一、用途
SP102太阳总辐射表主要用于测太阳总辐射值，采用硅光探测器，通过光学滤光器，当有光照辐射时，产生一个与入射辐射强度成正比的电流信号，并且其灵敏度与入射光的直射角度的余弦成正比。每台太阳总辐射表都给出各自的灵敏度，并可以直接读出单位为W/㎡的测量数值，使用简单，可直接与数字电压表或数据采集器相连，可在全天候条件下使用。广泛应用于农业气象、农作物生长、生态学的研究。
二、特点
三、技术规格
|

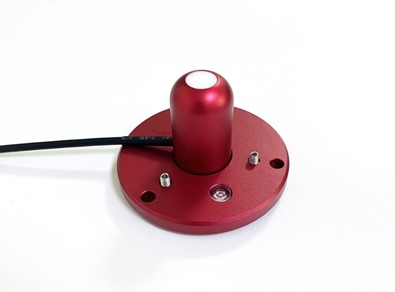

SP102总辐射传感器 |
||
|
测量参数 |
总辐射 |
|
|
量程 |
0～2000W/㎡ |
|
|
反应时间 |
10ms |
|
|
分辨率 |
1W/㎡ |
|
|
响应光谱 |
300~1100nm |
|
|
线性度 |
最大偏移1% |
|
|
稳定性 |
一年内变化＜2% |
|
|
工作环境 |
-30℃～75℃ |
|

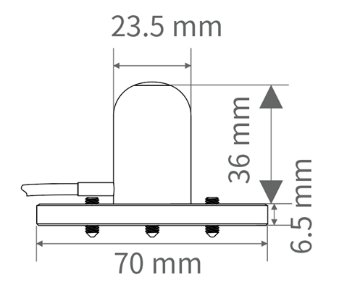

外形规格
接线方式

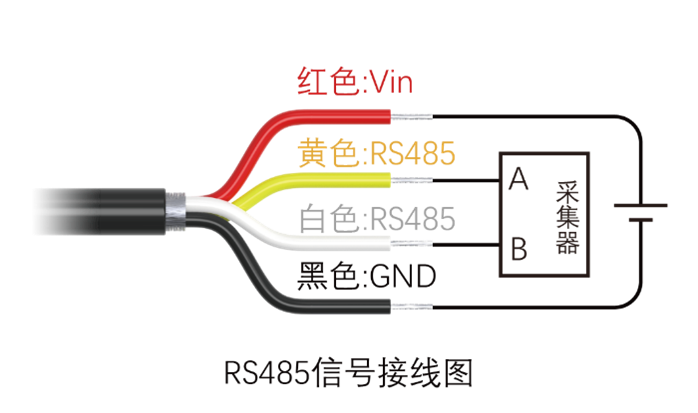

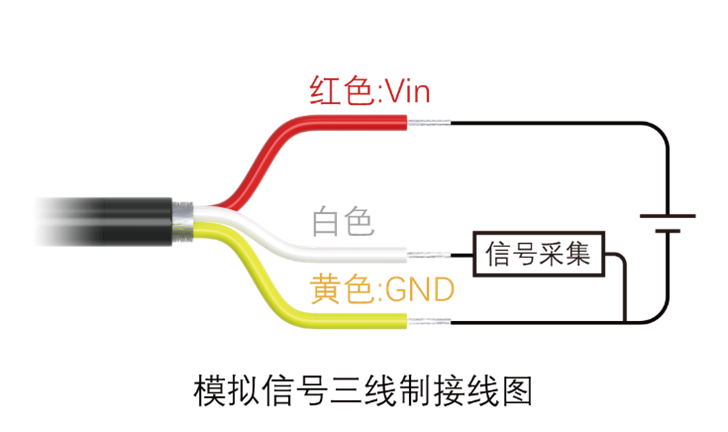

SP102太阳总辐射传感器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备。具体接线方式如下图所示。
三、RS485指令说明
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

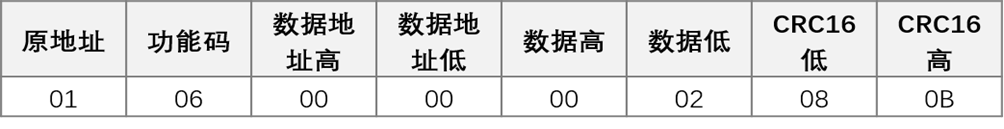

1.修改地址
例如：将地址01传感器改地址为02
传感器接收正确，则原样返回。

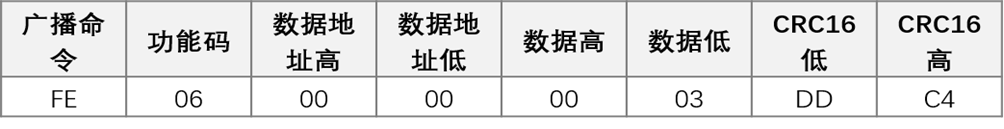

2.广播命令修改地址
如果忘记传感器的地址，可以使用广播命令FE来改成新的地址。例如新地址为03。
传感器接收正确，则原样返回。
备注：使用广播地址FE时主机在同一时间只能接一个从机。
3.查询数据

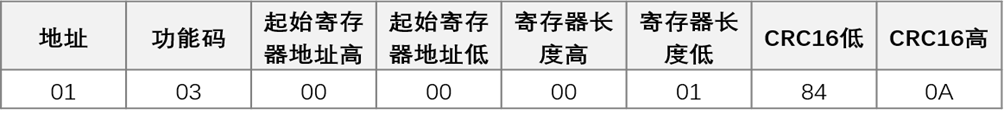

1)查询传感器（地址为01）的数据（太阳总辐射），主机→从机

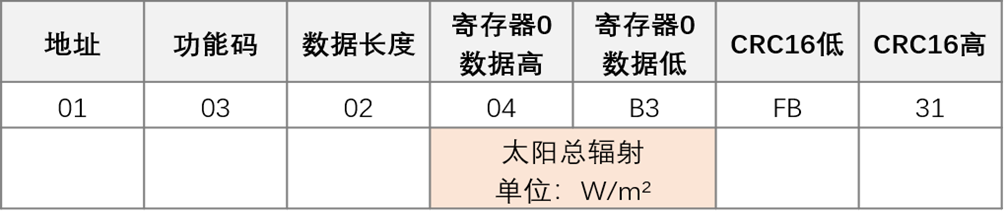

2）若传感器接收正确，返回以下数据，从机→主机
数据表示方法：
将数据换算成十进制即可
以上数据表示，太阳总辐射：1203 W/m²
