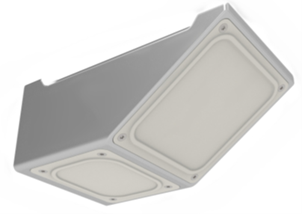

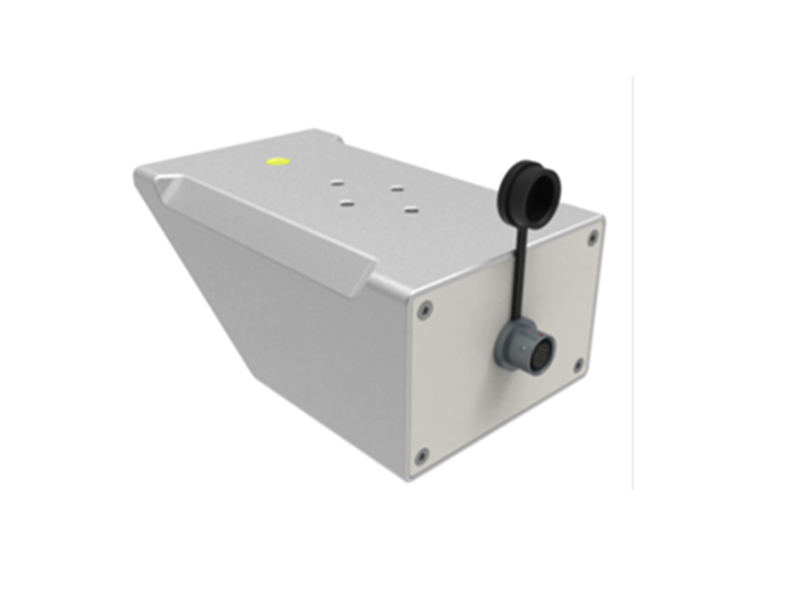

LD-LL80 雷达流量计

一、用途

LD-LL80雷达流量计是基于微波技术集成了液位测量、流速测量为一体的雷达流量计。主要应用于江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位或流量测量；辅助水处理作业，如城市供水、排污监测、流量计算、入水排水流量监测等非接触式流量测量。该产品结合断面参数计算流量，不受风、温度、雾霾、泥沙、水面漂浮物等影响，适用于多种测量条件，可以输出流速、水位、流量实时数据。产品具有功耗低、体积小巧、可靠性高、维护方便等特点。

二、特点

• 非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、水面漂浮物等影响
• 适用于多种测量条件，可以输出流速、水位、流量的测量数据
• 功耗低、体积小巧、可靠性高、维护方便

三、技术规格

测量参数：水位高度/距离

水流流速

流速雷达传感器

测量精度：±0.01m/s；

量程：0.1-20m/s；

分辨率：0.01m/s；

天线角度：12deg

发射频率：24Ghz

流速识别方向：双向自动识别（可配置过滤）

水位雷达传感器

测量精度：±5mm

量程：0.1-40m

分辨率：1mm

天线角度：14deg

发射频率：80Ghz

供电和通讯

电源供应器： 9-24 VDC(典型值为12V)

耗电：100-145mA(测试条件为12V，典型值为130mA)

线缆：4根线：电源线(红)、地线(黑)、RS485-A(蓝)、RS485-B(棕)

波特率：115200（可调）

通讯方式：RS485

工作环境

工作温度：-45℃ - 85℃
