一、用途

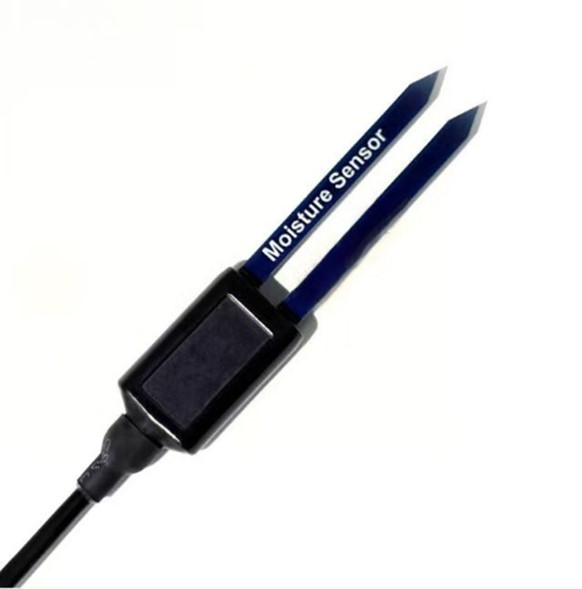

EC-50土壤水分传感器与其他的水分传感器一样是是由传感器壳体以及探针组成，主要的目的是进行土壤水分的测量。具有结构小巧、简单，防水能力强，耐腐性强，测量精度高，性能可靠，受土壤含盐量影响较小等优势。但是EC-50土壤水分传感器的温度补偿功能是其他传感器所无法比拟的。
EC-50土壤水分传感器是一种电容式的变送器，它的主要优势就是低电压、低功耗、高集成度。ES-5土壤水分传感器的内部是由方波信号发生电路、RC充放电电路以及时间电压转换电路等三部分组成，它他们之中的传感器部件电容C是用耐腐蚀的PCB为模板、待测土壤为电解质、土壤介点常数随着水分的变化表现为电容量的一种变化。当测试电极几何因数、电阻R、电压输出V是定值的时候，土壤介点常数可以由充电时间来决定，然后通过时间电压转化电路得到输出电压U。所以说输出电压的变化就是所反映的土壤水分的变化。
二、特点
三、技术规格
|
EC-50土壤水分传感器 技术参数 |
|
|
测量参数 |
基质水分（体积含水率） |
|
供电电压 （激励电压） |
2.5-15V DC直流，最大电流15mA |
|
输出信号 |
模拟量电压输出，输出阻抗<1Kohm ■ 当激励电压 <= 5500mV的输出电压范围：激励电压的10%–50% (如，当激励电压为2500mV时，输出范围250-1250 mV) ■ 当激励电压> 5500mV的输出电压范围：5500mV的10%–50% |
|
水分测量范围与精度 |
范围：0-100% 分辨率：矿物质土中0.001 m³/m³ VWC, 生长基质中0.25% 精度：±0.03 m3/m3（在EC <8 dS/m的矿物制土壤中） 精度 (校准后)：±0.02 m3/m3（在EC <8 dS/m的多孔隙基质中） |
|
测量时间 |
<10 ms |
|
数据采集器兼容性 |
METER ZL6, EM60, 以及Em50 、CR数据采集器等数据采集器，或任何支持2.5-15.0 VDC 激励电压，并具有单端电压信号输入（分辨率12位或更高）的采集器中 |
|
防护等级 |
IP68 |
|
工作温度 |
-40~85°C |
|
传感器封装 |
环氧树脂 |
|
安装方式 |
表面插入或埋入安装 |
|
线缆长度 |
5米，或定制 |
|
外形尺寸 |
20*12*93mm |
