一、用途

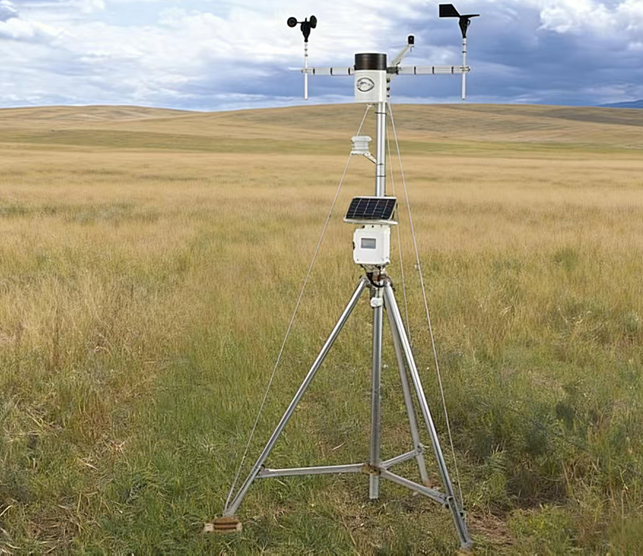

U30-NRC自动气象站特别适用于小气候环境监测，可广泛应用于气象、农业、地质、环境等众多专业领域。通过搭配不同类型的智能型传感器，系统可对风速风向、大气压力、降水、叶面湿度、光和有效辐射（PAR）、温度、相对湿度、太阳辐射、土壤水分、光照强度等多种环境参数进行实时监测。
二、技术规格
|
U30-NRC数据采集器 |
||
|
输入接口 |
标准5个，可扩展到10个 |
|
|
内部电池供电寿命 |
6个月（典型） |
|
|
数据存储量 |
50万个测量数据 |
|
|
常规工作温度 |
-20~+40℃ |
|
|
延长工作温度 |
-40~+60℃（GSM传输方式不能在-30℃下工作） |
|
|
传感器接口 |
标准5个，可扩展到10个 |
|
|
兼容智能传感器 |
兼容原厂智能传感器 |
|
|
数据通道 |
最大15个 |
|
|
警报输出继电器 |
1个继电器触点闭合能配置常规开启，常规闭合或脉冲 |
|
|
本地通讯方式 |
USB通过mini-USB连接电脑。 |
|
|
尺寸 |
17.8 H x 11.7 D x 19.3 W厘米 |
|
|
重量 |
2Kg |
|
|
材质 |
外壳采用聚碳酸酯/PBT混合含不锈钢铰链插脚和黄铜螺母，内壳采用聚碳酸酯带黄铜垫圈 |
|
|
数据存储容量 |
512K非丢失性内存 |
|
|
存储模式 |
数据存储满停止记录或数据存储满覆盖记录 |
|
|
工作指示 |
7个工作指示灯 |
|
|
记录间隔 |
1秒到18个小时，用户可自己设定 |
|
|
电池类型 |
4V，4.5Ahr和10Ahr可充电密封铅酸电池可选 |
|
|
充电电池寿命 |
典型情况下3~5年，主要根据使用环境有关 |
|
|
时间精度 |
第一个数据点0~2秒和±5秒/周（在25℃） |
|
|
环境等级 |
防护外壳，防护等级NEMA6（必须正确的安装） |
|
|
安装条件 |
3.8cm直径钢管或安装在墙壁上 |
|
|
警报通知延迟 |
记录间隔时间加2~4分钟（典型） |
|
|
继电器电压 |
t30 V电流：最大1Amp |
|
|
外部供电 |
可选5W或15W太阳能板 |
|
|
气压传感器（S-BPB-CM50） |
||
|
测量范围 |
660~1070mbar |
|
|
工作温度 |
-40~+70℃ |
|
|
精度 |
±3.0mbar（全量程在+25℃），最大误差±5.0mbar（-40~+70℃） |
|
|
分辨率 |
0.1mbar |
|
|
漂移 |
每年±1.6 mbar |
|
|
防护等级 |
防雨 |
|
|
尺寸 |
直径6.4厘米×高度5.1厘米 |
|
|
重量 |
96克 |
|
|
电缆长度 |
50厘米 |
|
|
占用数据通道 |
1个 |
|
|
叶面湿度传感器（S-LWA-M003） |
||
|
测量范围 |
0（干）~100%（湿） |
|
|
工作温度 |
-40~+70℃ |
|
|
重复性 |
±5% |
|
|
分辨率 |
0.59% |
|
|
稳定性 |
<±5%/年 |
|
|
传感器类型 |
电容栅格 |
|
|
尺寸 |
传感器板：4.7厘米×5.1厘米；管：长12.2厘米×1.8厘米 |
|
|
电缆长度 |
3米 |
|
|
重量 |
传感器约127克，带安装板290克 |
|
|
占用数据通道 |
1个 |
|
|
光合有效辐射传感器（S-LIA-M003） |
||
|
感应波长范围 |
400~700nm |
|
|
测量范围 |
0~2500 μmol/m2/sec |
|
|
工作温度 |
-40~+75℃ |
|
|
精度 |
±5 μmol/m2/sec或±5%（无论那种日光下），增加温度感应误差±0.75 μmol/m2/sec/℃（+25℃） |
|
|
余弦校正 |
0~80°，360°旋转 |
|
|
分辨率 |
2.5 μmol/m2/sec |
|
|
漂移 |
±2%/年 |
|
|
材质 |
阳极电镀铝外壳带丙烯酸的扩散器和O型密封圈 |
|
|
尺寸 |
高4.1厘米×直径3.2厘米 |
|
|
重量 |
约120克 |
|
|
电缆长度 |
3米 |
|
|
占用数据通道 |
1个 |
|
|
总辐射传感器（S-LIB-M003） |
||
|
感应波长范围 |
300~1100nm |
|
|
测量范围 |
0~1280 W/m2 |
|
|
工作温度 |
-40~+75℃ |
|
|
精度 |
±10 W/m2或±5%（无论那种日光下），增加温度感应误差±0.38 W/m2/℃（+25℃） |
|
|
分辨率 |
1.25 W/m2 |
|
|
漂移 |
<±2%/年 |
|
|
余弦响应误差 |
±5%，0~70°；±10%，70~80°垂直 |
|
|
方位角误差 |
±2%误差（在45°垂直），360°旋转 |
|
|
标定 |
工厂标定 |
|
|
材质 |
阳极电镀铝外壳带丙烯酸的扩散器和O型密封圈 |
|
|
尺寸 |
高4.1厘米×直径3.2厘米 |
|
|
重量 |
约120克 |
|
|
电缆长度 |
3米 |
|
|
占用数据通道 |
1个 |
|
|
雨量桶（S-RGF-M002） |
||
|
测量范围 |
0~10.2厘米/小时，最大每个间隔4000次翻斗 |
|
|
工作温度 |
-0~+50℃，存放-40~+75℃， |
|
|
机械构造 |
翻斗，不锈钢轴带，磁性弹簧开关枢轴 |
|
|
分辨率 |
0.2毫米 |
|
|
标定 |
推荐每年标定，用户可自定标定或返回工厂进行标定 |
|
|
标定精度 |
±4.0%, ±1（雨量每小时0.2 到 50.0毫米）；±5.0%, ±1（雨量每小时50.0 到 100.0毫米） |
|
|
外壳 |
塑料外壳和收集器 |
|
|
尺寸 |
高24.0厘米×直径16.5厘米；214 cm2 |
|
|
重量 |
约1公斤 |
|
|
电缆长度 |
2米 |
|
|
占用数据通道 |
1个 |
|
|
雨量桶（S-RGB-M002） |
||
|
测量范围 |
0~12.7厘米/小时，最大每个间隔4000次翻斗 |
|
|
工作温度 |
-0~+50℃，存放-40~+75℃， |
|
|
机械构造 |
翻斗，不锈钢轴带黄铜轴承 |
|
|
分辨率 |
0.2毫米 |
|
|
标定 |
推荐每年标定，用户可自定标定或返回工厂进行标定 |
|
|
标定精度 |
±1%（最大到每小时20毫米） |
|
|
外壳 |
铝质外壳和收集器 |
|
|
尺寸 |
高22.8厘米×直径15.4厘米；154毫米筛孔 |
|
|
重量 |
约1公斤 |
|
|
电缆长度 |
2米 |
|
|
占用数据通道 |
1个 |
|
|
空气温湿度传感器（S-THC-M002） |
||
|
测量范围 |
温度：-40~+75℃；相对湿度：0~100%（-40~+75℃） |
|
|
精度 |
温度：±0.25℃（-40℃~0℃）；相对湿度：±2.5%（10%~90%典型），最大±3.5% |
|
|
分辨率 |
温度：0.02℃；相对湿度：0.01% |
|
|
漂移 |
温度：<0.1℃/年；相对湿度：典型<1%/年，滞后性1% |
|
|
反应时间 |
温度：在1m/秒的气流环境不戴帽中3分45秒、带帽6分30秒；相对湿度：在1m/秒的气流环境中带防护帽30秒、不带帽15秒 |
|
|
工作温度 |
-40~+75℃ |
|
|
尺寸 |
45.97 x 11.43 x 10.16 毫米 |
|
|
重量 |
110克 |
|
|
电缆长度 |
2.5米 |
|
|
占用数据通道 |
2个 |
|
|
EC-5土壤水分传感器（S-SMC-M005） |
||
|
测量范围 |
在土壤中：0~0.550 m3/m3；扩展范围：-0.401~2.574 m3/m3（全量程） |
|
|
精度 |
典型±0.031 m3/m3（±3%）（0~+50℃）；进行土壤特殊标定后±0.020 m3/m3（±2%） |
|
|
分辨率 |
±0.0007 m3/m3（±0.06%） |
|
|
探头尺寸 |
89×15×1.5毫米 |
|
|
重量 |
180克 |
|
|
工作温度 |
0~+50℃（可工作在-40~+70℃，精度无法保证） |
|
|
感应体积 |
0.3升 |
|
|
传感器频率 |
70MHz |
|
|
电缆长度 |
5米 |
|
|
占用数据通道 |
1个 |
|
|
温度传感器（S-TMB-M006） |
||
|
测量范围 |
-40~+100℃ |
|
|
精度 |
<±0.2℃（0~50℃） |
|
|
分辨率 |
<±0.03℃（0~50℃） |
|
|
漂移 |
<±0.1℃/年 |
|
|
反应时间 |
典型90%在1m/秒的气流环境中<2分钟 |
|
|
防护等级 |
防水传感器头和电缆可以1年浸泡在50℃的水中 |
|
|
材质 |
不锈钢传感器头 |
|
|
尺寸 |
5.0 x 26 毫米 |
|
|
重量 |
约147 克 |
|
|
电缆长度 |
6米 |
|
|
占用数据通道 |
1个 |
|
|
风传感器套件（S-WSET-B） |
||
|
测量范围 |
风速：0~76 m/s，风向： 0~355°，5°死角 |
|
|
精度 |
风速：±1.1 m/s或读数的±4%，风向：±5° |
|
|
分辨率 |
风速：0.5 m/s，风向： 1.4° |
|
|
启动风速 |
1 m/s（2.2mph） |
|
|
工作温度 |
风速：-40~+75℃，风向：-40~+70℃ |
|
|
转动半径 |
风速：9.5cm，风向：大约13.5cm （5.25in） |
|
|
尺寸 |
风速：41×16厘米，风向：46厘米×20厘米 |
|
|
重量 |
风速传感器：700克，风向传感器：370克 |
|
|
电缆长度 |
3.5米 |
|
|
占用数据通道 |
风速传感器：2个，风向传感器：1个 |
|
|
风传感器套件（S-WCF-M003） |
|
|
|
测量范围 |
风速：0~76 m/s，风向： 0~355°，5°死角 |
|
|
精度 |
风速：±1.1 m/s或读数的±5%，风向：±7° |
|
|
分辨率 |
风速：0.5 m/s，风向： 1.0° |
|
|
启动 |
风速：＜1 m/s（2.2mph） 风向：1m/s |
|
|
工作温度 |
风速：-40~+65℃ |
|
|
转动半径 |
风速：10.8cm，风向：大约13.5cm （5.25in） |
|
|
尺寸 |
47 x 19.1 x 12.1cm |
|
|
重量 |
1.3KG |
|
|
电缆长度 |
3米 |
|
|
占用数据通道 |
风速传感器：2个，风向传感器：1个 |
|
