一、介绍
土壤氧气传感器标准响应时间为 15 秒，适用于土壤或大气环境监测场景。传感器配备高品质线缆，线缆末端采用预镀锡软引线设计，可便捷连接数据记录仪与控制器。该产品内置热敏电阻温度传感器，用于校正温度变化带来的测量偏差；同时集成电阻式加热器，可将传感器薄膜温度升高至环境温度以上约 2℃，防止特氟龙薄膜表面凝结水汽，避免传感器的气体扩散通道被堵塞。
典型应用领域包括：实验室氧气含量测定、室内环境气态氧浓度监测（用于气候调控）、堆肥体及矿山尾矿的氧气水平监测、土壤氧化还原电位监测，以及通过密封舱内氧气消耗量测量或土壤 / 多孔介质中氧气梯度测量，来测定样本的呼吸速率。
二、技术参数
|

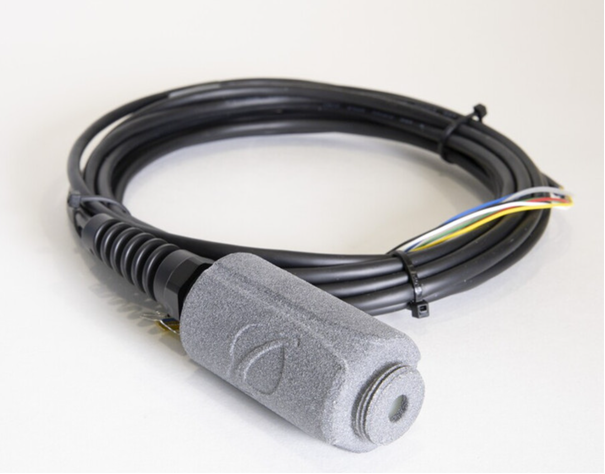

土壤氧气传感器 |
图片 |
|
|
输入电压要求： |
直流 2.4~5.5 伏； |
|
|
工作电流： |
0.6 毫安（静态）；1.3 毫安（工作状态）； |
|
|
加热器输入电压： |
持续直流 12 伏； |
|
|
热敏电阻输入电压： |
直流 2.5 伏激励； |
|
|
加热器工作电流： |
6.2 毫安（采用 12 伏直流供电时，功耗为 74 毫瓦）； |
|
|
热敏电阻工作电流： |
70℃时最大直流电流 0.1 毫安（基于 2.5 伏直流激励）； |
|
|
测量范围： |
氧气含量 0~30%； |
|
|
输出信号： |
SDI-12 标准； |
|
|
测量重复性： |
氧气含量为 20.95% 时，毫伏级输出值偏差低于 0.1%； |
|
|
非线性误差： |
低于 1%； |
|
|
长期漂移： |
每年信号衰减 5%； |
|
|
氧气消耗速率： |
23℃、氧气含量 20.95% 条件下，每日消耗 0.1 微摩尔氧气（原电池型传感器通过氧气与电解液发生化学反应产生电流，此过程会消耗氧气）； |
|
|
响应时间：15 秒； |
15 秒； |
|
|
工作环境： |
温度 -20~60℃；相对湿度 0~100%（无冷凝）；气压 60~140 千帕； |
|
|
传感器本体尺寸： |
直径 32 毫米，长度 68 毫米； |
|
|
扩散头（配件）尺寸： |
直径 32 毫米，长度 35 毫米，筛网长度 125 毫米； |
|
|
线缆： |
5 米； |
|
|
输入电压要求： |
直流 2.4~5.5 伏； |
|
|
数据采集器 |
|
|
操作温度 |
-40° 到+70°C |
|
脉冲计数 |
1个 |
|
开关12V |
5个 |
|
数字I/O |
4个SDI-12，1组RS485（可定制为2 路SDI-12，2 路RS485/RS232 接口） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，SDI-12和其他 |
|
内部存储 |
32M数据存储 |
|
内部锂电池 |
6Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.09mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
148mmX94mmX60mm |
