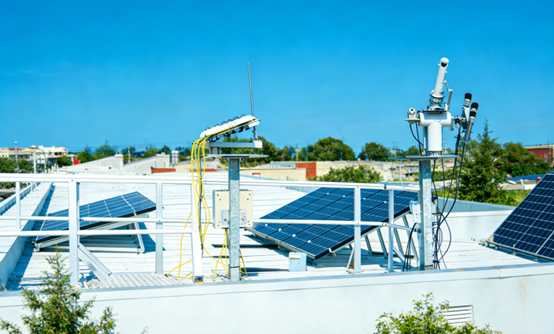

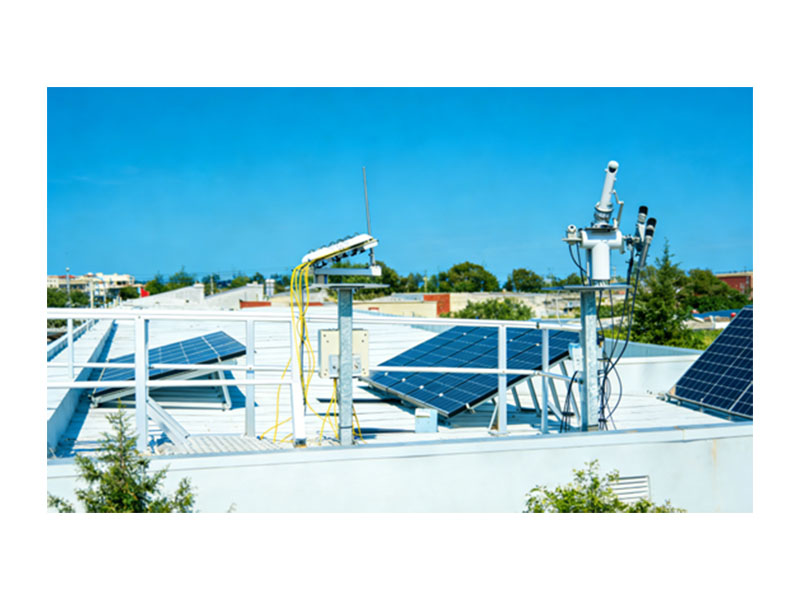

一、系统介绍
对辐射收支的长期测量不仅对研究天气和气象学有着非常重要的意义，同时还有助于了解地球气候系统以及人类对气候变化的影响。地面辐射监测网络和卫星上的辐射观测二者结合，便构成了一个完整的全球地表辐射收支评估系统。地面辐射监测能对卫星上的辐射观测进行有效的校准和修正，从而为全球观测提供长期有效的观测数据；同时对家庭和工业太阳能技术的发展提供直接依据。这样的测量对于评估大气辐射传输的理论分析结果、验证气候模式计算、研究地表辐射变化趋势、农业气象及生态学研究也都是必不可少的。与此同时，辐射的收支对于蒸发、植物蒸腾、水的循环研究等也具有及其重要的价值。
*以从前期到太阳能发电站全寿命期间长期可靠运行，提供长期可靠辐射数据
*全天候双轴定位，覆盖太阳全天在天空的位置
*全自动独立运行，无需计算机或人为干预
*高效率传动系统不需维护
*支持有线、无线等多种数据传输方式，实时查看观测数据
*用户可自动调整测量时间，自动记录测量的辐射平均值、各测量要素均值、极值等。也可自定义存储时间，输出各种用户要求的数值
二、技术参数
|
太阳跟踪器 |
图片 |
|
|
电源电压 |
DC 12V±l5％；AC 220V±l0％ |
|
|
功率 |
3W |
|
|
旋转 |
采用微机控制技术，二维角度自动跟踪 |
|
|
跟踪精度 |
4小时小于±0.5° |
|
|
速率 |
50º/sec； |
|
|
运行环境 |
温度：-30～60℃，湿度：小于99%RH，室外全天候运行 |
|
|
水平运行角度（太阳方位角） |
0～270° |
|
|
垂直调整角度（太阳赤纬角） |
-45～+45° |
|
|
适应传动方式 |
丝杠、齿轮等传动方式 |
|
|
直射辐射传感器 |
||
|
灵敏度 |
7～14μV／W·m-2 |
|
|
响应时间 |
≤30秒(99％) |
|
|
内阻 |
约100Ω |
|
|
稳定性 |
±1％ |
|
|
温度特性 |
±1％(-20℃～+40℃) |
|
|
仪器总重量 |
6.8kg |
|
|
测试精度 |
标准直辐射表±l％ |
|
|
信号输出 |
0～20mV；配变送器可以输出4～20MA或～5V |
|
|
日照计参数 |
||
|
测量范围 |
0～24小时 |
|
|
精度 |
<±0.1小时 |
|
|
分辨率 |
0.1小时 |
|
|

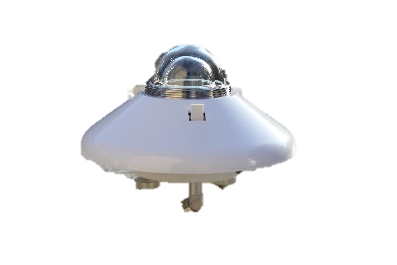

短波辐射传感器 |
图片 |
|
|
灵敏度 |
:7～14μV／w/m-2 |
|
|
响应时间: |
≤30秒(99%)； |
|
|
内阻 |
约350Ω； |
|
|
稳定性: |
±2%； |
|
|
余弦响应: |
≤±5%(太阳高度角10°时)； |
|
|
温度特性: |
±2%(-20℃～+40℃)； |
|
|
非线性度 |
±2%； |
|
|
重量: |
2.5kg； |
|
|
测试范围: |
0～2000W/m2 |
|
|
长波辐射传感器 |
图片 |
|
|
时间响应: |
≤30s(99%)； |
|
|
内阻: |
约1000Ω余弦:≤±10% ； |
|
|
光谱范围: |
3000～50000nm； |
|
|
湿度特性: |
±2%(-20℃至+40℃)； |
|
|
测量范围: |
0～2000W/m2 |
|
|
使用环境： |
温度：-40～65℃； |
|
|
相对湿度： |
0～100%RH |
|
|
紫外辐射传感器 |
图片 |
|
|
光谱范围和辐照度 |
UV-T：280-400nm； UV-A：320-400nm； UV-B：280-320nm； |
|
|
余弦响应： |
±5%（太阳高度角30°时）； |
|
|
工作温度： |
-50℃～+50℃； |
|
|
响应时间： |
≤1s（99%）； |
|
|
灵敏度: |
<100µV/W.m-2 |
|
|
内阻: |
<1kΩ； |
|
|
稳定性: |
±2%（一年内灵敏度变化率）； |
|
|
精确度； |
＜5%； |
|
|
供电电压: |
DC 12V； |
|
|
信号输出: |
0～20mV ； |
|
|
测量范围: |
0～500W/m2 |
|
|
温度特性: |
土2％℃(-20℃～40℃) |
|
|
数据采集器 |
|
|
操作温度 |
-30°C 到+70°C，小负载下低温可扩展至-30℃ |
|
模拟输入 |
支持12个单端输入，可单独配置，用于电压，电流测量 |
|
脉冲计数 |
1个 |
|
频率 |
1个 |
|
电压激励终端 |
1个 |
|
开关12V |
6个 |
|
开关3.3V |
1个 |
|
数字I/O |
8个SDI-12，2组RS485或RS232 |
|
输入限制 |
±5 V |
|
模拟电压精确度 |
4路为12 位分辨率，量程为5000mV，基本分辨率为1.47mV，精度为±（0.08% 读数+1 位分辨率)(-20℃-40℃) 8路为18 位分辨率，量程为5000mV，基本分辨率为10uV，精度为±（0.03% 读数+2 位分辨率)(-20℃-40℃) |
|
ADC |
4路为12位，8路为18位 |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，DDI，SDI-12和其他 |
|
内部存储 |
32M数据存储，32M 图片存储 |
|
MicroSD卡扩展 |
最大支持32G Micro SD |
|
内部锂电池 |
20Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.11mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
290mm×250mm×110mm |
|
重量 |
2.25kg |
