一、用途
全集成式时域反射仪（TDR）土壤含水量传感器（亦称土壤湿度传感器、探头或测定仪），凭借 300 皮秒 的高速上升时间，可精准获取体积含水量（VWC） 与体电导率（BEC）/ 孔隙水电导率（PWEC） 数据，支持精细化波形分析。该传感器专为高电导率耐受场景设计，是高盐度土壤环境下的理想测量解决方案。
二、特点
三、技术规格
|
数据采集器参数 |
|
|
操作温度 |
-40° 到+70°C |
|
模拟输入 |
支持12个单端输入，可单独配置，用于电压，电流测量 |
|
脉冲计数 |
1个 |
|
频率 |
1个 |
|
电压激励终端 |
1个 |
|
开关12V |
6个 |
|
开关3.3V |
1个 |
|
数字I/O |
8个SDI-12，2组RS485或RS232 |
|
输入限制 |
±5 V |
|
模拟电压精确度 |
标准版本为12 位分辨率，量程为5000mV，基本分辨率为1.47mV，精度为±（0.08% 读数+1 位分辨率)(-20℃-40℃) 高精度版本为16 位分辨率，量程为5000mV，基本分辨率为190uV，精度为±（0.06% 读数+2 位分辨率)(-20℃-40℃) |
|
ADC |
12位（标准版本），16位（高精度版本的8路通道为16位，4路为12位） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，DDI，SDI-12和其他 |
|
内部存储 |
32M数据存储，32M 图片存储 |
|
MicroSD卡扩展 |
最大支持32G Micro SD |
|
内部锂电池 |
20Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.11mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
290mm×250mm×110mm |
|
重量 |
2.25kg |
|

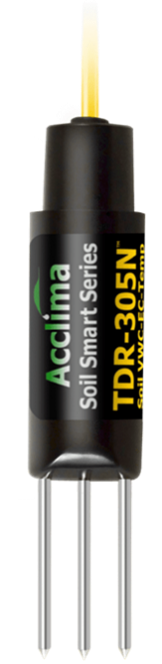

TDR 305N土壤水分温度电导率传感器 |
图片 |
|
|
水分测量范围 |
0～100％ VWC |
|
|
水分分辨率 |
0.1％ VWC |
|
|
水分重复性 |
0.07% |
|
|
水分精度 |
±2％ |
|
|
稳定性 |
（体积电导率0-6000uS/cm）：±1% |
|
|
温度测量范围 |
-40～+60℃ |
|
|
温度分辨率 |
0.1℃ |
|
|
温度重复性（RMS偏差） |
0.01°C |
|
|
温度精度 |
精度（+5-+35°C）：±0.25°C 精度（-15-+50°C）：±0.5°C |
|
|
介电常数测量范围： |
1～100 |
|
|
介电常数分辨率： |
0.1 |
|
|
介电常数重复性（RMS偏差）： |
0.07 |
|
|
介电常数精度： |
±2％ |
|
|
稳定性（体积电导率0-6000uS/cm） |
±1 |
|
|
孔隙水电导率测量范围 |
0~10000μS/cm |
|
|
孔隙水电导率分辨率 |
1μS/cm |
|
|
孔隙水电导率重复性（RMS偏差） |
3μS/cm |
|
|
孔隙水电导率精度 |
精度(0–1000 uS/cm)：±25μS/cm 精度(1000–2500 uS/cm)：±2.5% 精度(2500–6000 uS/cm)：±5% |
|
|
响应时间： |
0.25秒 |
|
|
供电： |
3.5～15V DC |
|
|
工作电流： |
典型：36mA@12V D; 空闲< 10 μA |
|
|
信号输出： |
SDI-12 |
|
|
探针长度： |
5cm |
|
|
探针直径： |
0.35cm |
|
|
土壤pH传感器参数 |
图片 |
|
|
供电电压 |
DC 12-24V |
|
|
波特率 |
9600bps |
|
|
量程 |
0-14pH |
|
|
精度 |
±0.1pH |
|
|
分辨率 |
0.01 pH |
|
|
工作环境 |
-20~60℃ |
|
|
密封材料 |
黑色环氧树脂 |
|
