一、用途

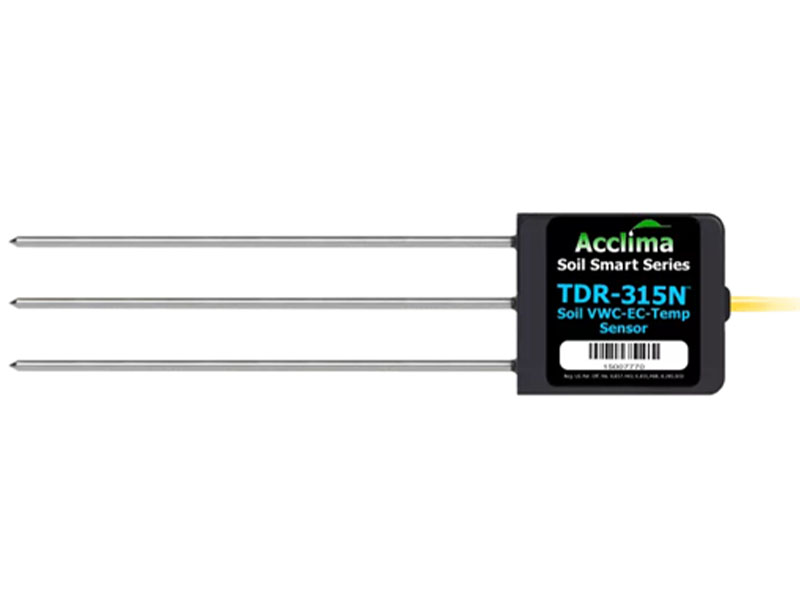

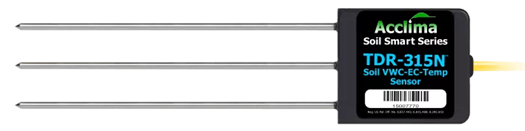

TDR-315N这是一款全集成式数字化时域反射（TDR）土壤含水量传感器（亦称土壤湿度传感器、探头或测定仪）。经验证，在包括陶土在内的六种不同类型土壤中，该传感器均能持续保持极高的测量精度与优异的重复性。它是 Acclima 公司Soil Smart 系列土壤湿度传感器的首款上市型号，并支持波形采集功能。
TDR-315N 是 Acclima 公司前代产品 TDR-315L 的升级替代型号。该传感器配备高压波形输出模块，即便在土壤电导率较高的场景下，仍能保障高效可靠的测量效果。相较于 TDR-315H，其功耗相对更高。它是一款全集成式时域反射仪，集成了超高速波形生成与数字化采集功能，搭载5 皮秒精度的时基系统，并内置高度精密的波形数字化及分析固件，可对土壤中传播的波形执行真正的时域分析。传感器的外形结构专为浅层水平安装设计，可直接嵌入挖掘至目标测量深度的沟槽侧壁内。
二、特点
兼容浅层水平测量场景，操作便捷
Acclima 传感器全系列精度标杆配置
搭载 Soil Smart 分析技术，适配各类矿质土壤
配备 SDI-12 接口
环氧树脂灌封防水外壳
入射波上升时间（20%–80%）：300 皮秒
波形数字化分辨率：5 皮秒
入射波幅值：2.3 伏
三、技术参数
|
TDR-315N 土壤水分温度电导率传感器 |
||
|
测量参数 |
体积含水量 相对介电常数 土壤体积电导率(BEC) 土壤温度 孔隙水电导率（EC） |
|
|
测量精度 |
体积含水量：±2% FS 相对介电常数：±2 土壤温度（5~35℃）：±0.25℃ 土壤温度（-15~50℃）：±0.5℃ 体积电导率(0 ~ 1000 uS/cm)：±25us/cm 体积电导率(1000 ~ 2500 uS/cm)：±2.5% 体积电导率(2500 ~ 3000 uS/cm)：±5% |
|
|
测量范围 |
体积含水量：0% ~ 100% 相对介电常数：1 ~ 100 土壤体积电导率：0 ~ 3000 µS/cm 土壤温度：-40~55℃ 孔隙水电导率（EC）：0 ~ 55000 µS/cm |
|
|
分辨率 |
体积含水量：0.1% 相对介电常数：0.1 土壤体积电导率：1us/cm 土壤温度：0.1℃ |
|
|
重复性(RMS偏差） |
体积含水量：0.07% 相对介电常数：0.07 土壤体积电导率：3 µS/cm 土壤温度：0.01℃ |
|
|
尺寸(不含电缆) |
21 cm x 5.3 cm x 2 cm |
|
|
重量(不含电缆) |
105 g |
|
|
电缆重量 |
32.7 g/m |
|
|
材质 |
304不锈钢，环氧树脂，ABS塑料 |
|
|
电缆 |
3 根铜导线，22 Ga.，防水和抗紫外线 PVC 护套，总直径 4.8mm |
|
|
通信协议 |
SD1-12版本1.4 |
|
