一、用途
ZSC可以帮您监测传感器在安装过程中的读数。仅需按下一个按钮，就可以通过蓝牙连接，实时无线查看数据。显示在ZENTRA Utility Mobile的读值，帮您监测安装过程中的问题（例如传感器是否与土壤紧密贴合，是否有气穴、岩石等干扰。），以便在完成填埋或挖掘之前及时调整。ZSC常用于土壤水分的多点调查，也能即时读取其他环境传感器。供电紧靠2节5号电池。

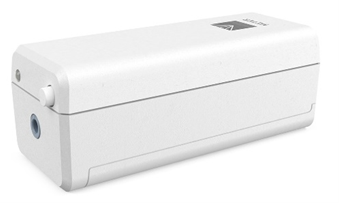

实物示意图
二、特点
三、技术规格
|
ZSC传感器蓝牙转接器 |
||
|
测量时间 |
<1s（因传感器而异） |
|
|
操作系统兼容性 |
Android OS 4.3及以上（须支持蓝牙连接）；iOS 10 及以上 |
|
|
传感器输入接口 |
3.5mm耳机插孔（可选配裸线转耳机接口的转接线） |
|
|
尺寸 |
9.14cm × 3.66cm ×3.35cm |
|
|
工作温度 |
-40~50℃ |
|
|
数据存储 |
无 |
|
|
供电 |
2节5号碱性电池 |
|
|
电池寿命 |
每天使用，大约6个月 |
|
|
外壳材质 |
UL94 HB，符合RoHS标准的ABS塑料 |
|
|
遵循标准 |
根据ISO 9001:2015制造；EM ISO/IEC 17050-2010（CE标志） |
|
|

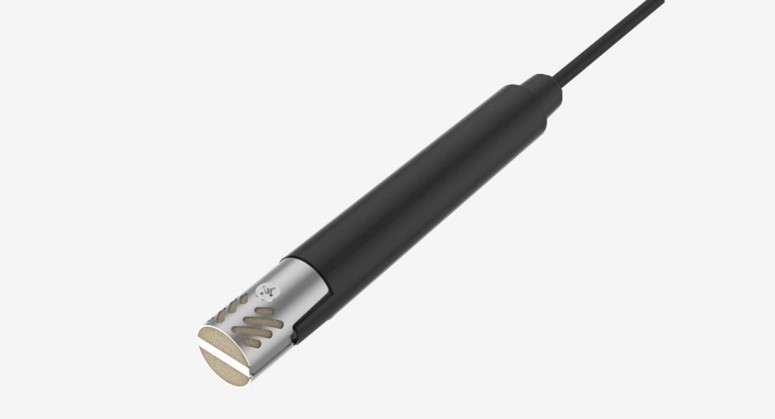

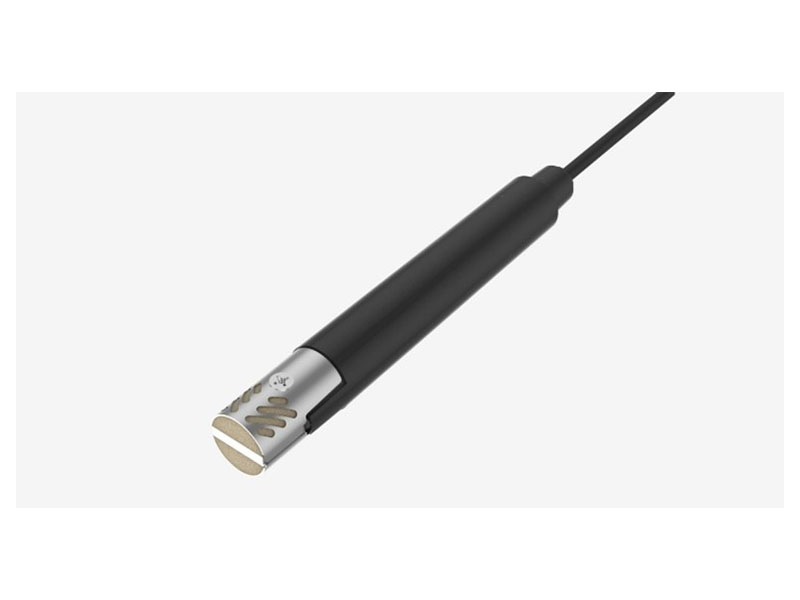

土壤水势温度传感器 |
||
|
测量参数 |
土壤水势、土壤温度 |
|
|
量程 |
水势：0 ~ -100,000 kPa(1.70 ~ 6.00 pF) 温度：-40~ 60℃ |
|
|
分辨率 |
水势：0.1 kPa 温度：0.1 ℃ |
|
|
测量误差 |
水势：±(读数的10% + 2 kPa)@ -5 ~ -100 kPa 温度：± 1 ℃ |
|
|
材质 |
土壤水势：频域，带校准的陶质板 土壤温度：热敏电阻 |
|
|
输出 |
DDI串口或 SDI-12通讯协议 |
|
|
测量频率 |
70MHz |
|
|
支持数采（另购） |
METER ZL6, EM60系列数采，或4.0~15 VDC供电，支持串口或SDI-12通讯的数采。 |
|
|
供电和通讯： |
||
|
电源供应电压/电流 |
4.0~15.0 VDC/最小 15 mA |
|
|
数字输入电压（高电平） |
2.8~5.0 V，典型3.6 V |
|
|
数字输入电压（低电平） |
-0.3~0.8 V，典型0.0 V |
|
|
数字输出电压（高电平） |
典型3.6V |
|
|
电力线转换率 |
最小1.0V/ms |
|
|
电流大小 |
测量期间：3.0 ~ 16.0 mA；典型5.0 mA； 静止等待期间：典型0.03 mA |
|
|
工作环境： |
||
|
工作温度 |
-40 ~ 60 ℃ |
|
|
启动时间 |
DDI串口：典型100 ms，＜350 ms； SDI-12（DDI启用）：典型260 ms，＜500 ms； SDI-12（DDI禁用）：典型 170 ms； |
|
|
测量时间 |
典型 50 ms |
|
|
尺寸规格： |
||
|
尺寸大小 |
直径1.7 cm，长度 17 cm，连接可选延长杆的长度40,80,120 cm |
|
|
引线接头 |
3.5 mm 耳机接口或镀锡裸线接口 |
|
|
引线规格 |
22 AWG/24 AWG 排扰线，通常为5 m，可定制其它长度，最长可达75 m |
|
