一、系统介绍

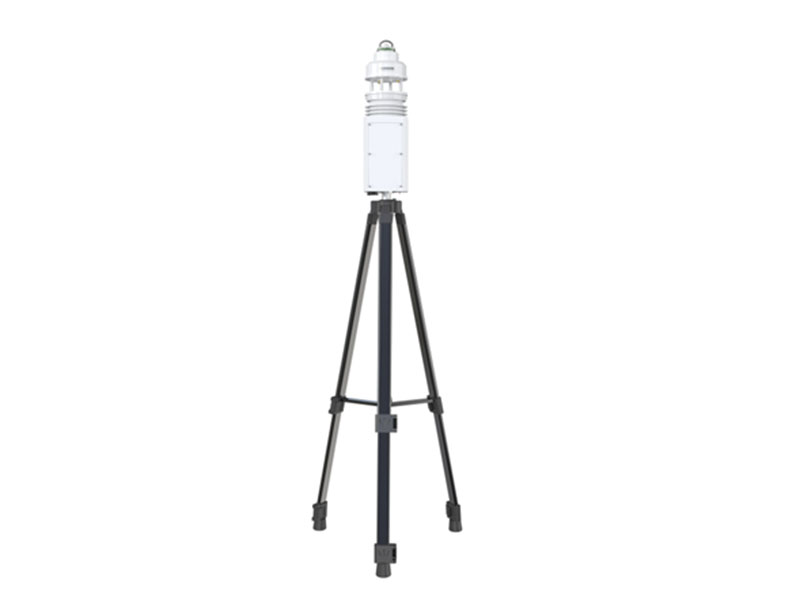

QX10B是一款集采集、显示、分析、上传于一体的便携式气象站，是一款高度集成，便于野外监测使用的高精度自动气象观测设备。该设备配有一体化超声波多合一环境监测传感器，其集成度高，可对风速、风向、空气温度、空气湿度、噪声、PM2.5、PM10、二氧化碳、大气压力、光照、光学雨量、日照总辐射、海拔等气象要素进行实时监测。内置大容量锂电池，支持电源充电或使用便携式太阳能板实时供电。设备内置电子指南针，安装时无方位要求，只需保证水平安装即可。设备具有1路ModBus-RTU从站接口，可外接PLC或组态软件提供所采集到的传感器的实时数据。设备通过手机APP配置参数，操作简单方便。设备自带离线存储功能，可通过U盘导出历史数据。该设备可广泛用于气象、农林、环保、海洋、 机场、港口、科学考察、校园教育等领域。
二、系统特点
三、应用领域
各大高校、科研机构用于气象、环境监测、交通运输、军事、农林、水文、极地考察等诸多领域。
四、技术参数
|
参数名称 |
范围或接口 |
说明 |
|
数据上传和导出方式 |
4G |
通过4G方式上传数据 |
|
ModBus-RTU 从站接口 |
支持外部设备通过ModBus-RTU协议问询设备中的数据。 |
|
|
U盘 |
U盘导出 |
|
|
4G数据上传间隔 |
20s~65535s |
数据上传间隔20s~65535s可设（默认300s） |
|
供电方式 |
锂电池 |
12000mAh锂电池 |
|
电源供电 |
使用24V电源适配器 |
|
|
太阳能供电 |
配套便携式太阳能电池板 |
|
|
续航时间 |
带触摸屏 |
≤36h（此条件只满足特定的配置方式） |
|
不带触摸屏 |
≤50h（此条件只满足特定的配置方式） |
|
|
数据存储 |
52万条 |
|
|
精度 |
风速 |
±(0.2m/s±0.02*v)(v为真实风速) |
|
风向 |
±3° |
|
|
湿度 |
±3%RH(60%RH,25℃) |
|
|
温度 |
±0.5℃（25℃） |
|
|
大气压力 |
±0.15kPa@25℃ 101kPa |
|
|
噪声 |
±0.5dB（在参考音准，94dB@1kHz |
|
|
PM2.5 |
颗粒物计数效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@100μg/m³、25℃、50%RH） |
|
|
CO2 |
±(50ppm+ 3%F·S) (25℃) |
|
|
光照强度 |
±7%(25℃) |
|
|
太阳总辐射 |
≤±3%@150W/m² |
|
|
量程 |
风速 |
0~60m/s |
|
风向 |
0~359° |
|
|
湿度 |
0%RH~99%RH |
|
|
温度 |
-40℃~+80℃ |
|
|
大气压力 |
0-120kPa |
|
|
噪声 |
30dB~120dB |
|
|
PM10 PM2.5 |
0-1000μg/m³ |
|
|
CO2 |
0-5000ppm |
|
|
光照强度 |
0~20万Lux |
|
|
太阳总辐射 |
0~1800W/m² |
|
|
长期稳定性 |
温度 |
≤0.1℃/y |
|
湿度 |
≤1%/y |
|
|
大气压力 |
-0.1kPa/y |
|
|
噪声 |
≤3dB/y |
|
|
PM10 PM2.5 |
≤1%/y |
|
|
CO2 |
≤1%/y |
|
|
光照强度 |
≤5%/y |
|
|
太阳总辐射 |
≤±3% |
|
|
温湿度响应时间1 |
温度 |
≤25s（1m/s风速2） |
|
湿度 |
≤8s（1m/s风速2） |
|
|
响应时间 |
风速 |
1s |
|
风向 |
0.5s |
|
|
大气压力 |
≤2s |
|
|
噪声 |
≤3s |
|
|
PM10 PM2.5 |
≤90s |
|
|
CO2 |
90%阶跃变化时一般小于180s |
|
|
光照强度 |
≤2 |
|
|
太阳总辐射 |
≤10s |
|
|
光学雨量参数 |
典型精度 |
±5%（来自于仁科实验室数据） |
|
分辨率 |
标准 0.1mm |
|
|
最大瞬时雨量 |
24mm/min |
|
|
感雨直径 |
6cm |
|
