一、系统介绍

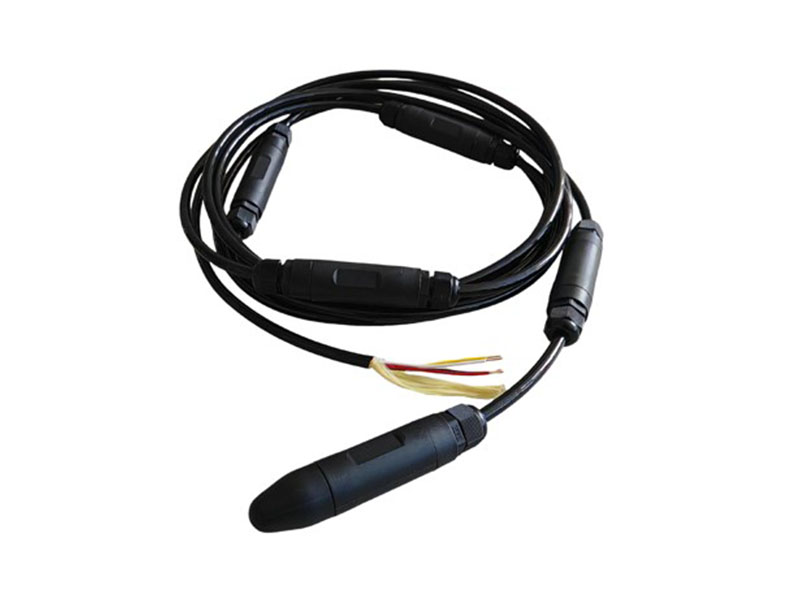

PTC100 多点测温缆搭载分层多点测温采集方案与 SDI-12 /RS485数字通讯协议，设备集成简便、运行稳定可靠。整套设备由多组温度传感器排布集成于高强度钢丝铠装线缆内，可埋设于土层、浸没于水体，或直接预埋至构筑物内部。各测温探头采用一体包覆注塑工艺，可在各类介质中长期稳定防护。所有 PTC 测温缆均支持按需定制生产。
二、技术参数
|
数据采集器参数 |
|
|
操作温度 |
-40° 到+70°C |
|
脉冲计数 |
1个 |
|
开关12V |
5个 |
|
数字I/O |
4个SDI-12，1组RS485（可定制为2 路SDI-12，2 路RS485/RS232 接口） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，SDI-12和其他 |
|
内部存储 |
32M数据存储 |
|
内部锂电池 |
6Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.09mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
148mmX94mmX60mm |
|
多点温度链技术参数 |
|
|
信号输出类型 |
可选：SDI-12接口V1.3版本 可选：RS485接口（Modbus-RTU协议） |
|
供电电压 |
9-28V DC |
|
功耗 |
SDI-12接口： 静态电流：< 温度链温度节点数量*20uA @12V DC 工作电流（温度测量时）：< 温度链温度节点数量*1mA @12V DC 工作电流（读取数据时）：< 20mA+温度链区温度节点数量*1mA @12V DC RS485接口： 静态电流：< 温度链温度节点数量*400uA @12V DC 工作电流（温度测量时）：< 温度链温度节点数量*1.2mA @12V DC 工作电流（读取数据时）：< 20mA+温度链温度节点数量*1.2mA @12V DC |
|
温度测量 |
工作温度：-55~85°C 精度（典型值）：±0.2°C @ -40~85°C 精度（最差情况）：±0.4°C @ -40~85°C; ±0.5°C @ -55~-40°C 分辨率：0.004°C |
|
测量采样间隔 |
可配置为读取数据时测量，或周期性自动测量（周期可配置为1-43200秒） |
|
预热时间 |
<10秒 |
|
最大温度节点数量 |
36个 |
|
温度节点尺寸 |
110*23mm (长度*直径) |
|
线缆长度 |
最大152米（500 feet） |
|
传感器最小间隔 |
15cm（6 inch） |
|
接触面材质 |
传感器节点：尼龙，线缆：PUR |
|
线缆 |
增强型凯夫拉线缆，内芯0.5平方，线缆外径<7.5mm |
|
防护等级 |
IP68 |
