一、用途

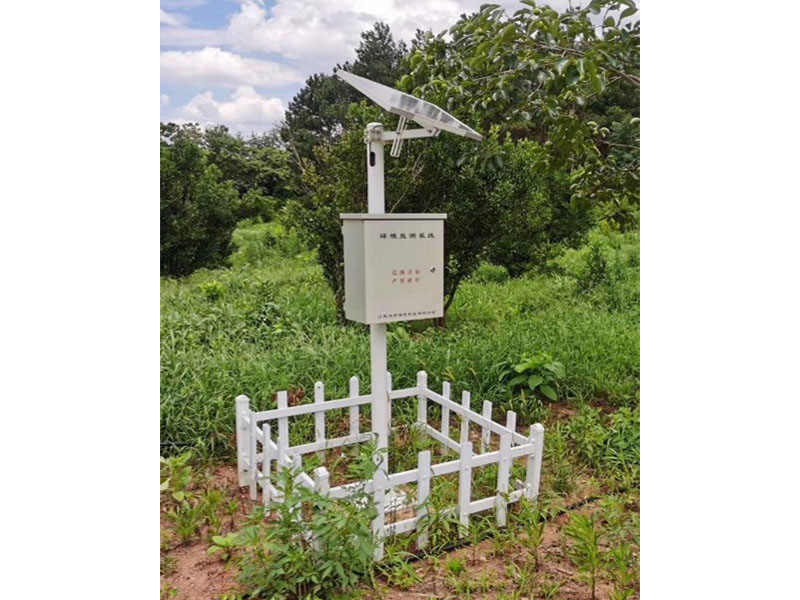

土壤参数包括土壤水分、电导率、土壤温度,通过长期监测土壤各项参数能够准确的反应土壤情况。在研究土壤水分的运动，植物的抗旱生理，自动控制节水灌溉，土壤湿度监测等方面有十分重要的意义。XG-STR03土壤水分温度电导率监测系统 使用太阳能供电，数据传输云平台服务器，账号密码即可查看下载数据。
二、优势与特点
三、技术参数
|
主机技术参数 |
|
|
内核： |
ARM 32位Cortex-M3 CPU |
|
系统时钟 |
高可达72MHz |
|
指令执行速度 |
1.25Dmips/MHz |
|
采样频率 |
0.5s/次 |
|
存储功能 |
FLASH存储容量： 4M bits（每1小时存储一次，可存储1.6年），同时可扩展至32Mbit.并可扩展USB存储接口1个，实现U盘存储. |
|
模拟/计数通道： |
16路，可再扩展16路数字I/O通道，用于各种外接扩展功能. 模拟量A/D转换精度：12位 |
|
显示形式： |
192*64全点阵液晶显示，可以显示12*4个汉字，整体界面清晰美观；可扩展LED显示屏进行丰富显示；同时支持实时时钟及时间校准功能 |
|
通讯功能：
|
具有四路RS232/RS485/USB通信接口，可同时进行四路RS232/RS485/USB通信，彼此之间互不干扰；并可扩展 CAN总线通信接口1个； |
|
通讯协议：
|
支持XPH、标准MODBUS协议，双协议切换功能，方便用户实现上位机软件二次编程. |
|
土壤综合传感器技术参数 |
图片 |
|
|
信号输出类型 |
RS485接口，Modbus协议 |
|
|
土壤温度： |
量程：-40~80℃；分辨率：0.1℃；精度：±0.5℃ |
|
|
土壤水分： |
量程：0-100%RH；分辨率：0.1%RH；精度：3% |
|
|
土壤电导率：
|
量程：0-10000us/cm 分辨率：0-10000us/cm内1us/cm 精度：0-10000us/cm范围内为±5% 电导率温度补偿，内置温度补偿传感器，补偿范围0-50℃ |
|
|
供电电压： |
DC12V |
|
|
信号输出： |
RS485，Modbus协议 |
|
|
测量原理： |
土壤水分FDR方法，土壤电导率交流电桥法 |
|
|
运行环境 |
-40~85℃ |
|
|
防护等级： |
IP68浸没水中可长期使用 |
|
|
运行环境： |
-40~85℃ |
|
|
探针材料： |
防腐特制电极 |
|
|
密封材料： |
黑色阻燃环氧树脂 |
|
|
安装方式： |
全部埋入或探针全部插入被测介质 |
|
|
默认线缆长度： |
5米，线缆长度可按要求定制 |
|
|
土壤pH传感器参数 |
图片 |
|
|
供电电压 |
DC 12-24V |
|
|
功耗 |
10mA@12V DC |
|
|
通讯方式 |
RS485 |
|
|
波特率 |
9600bps |
|
|
量程 |
3-9pH |
|
|
精度 |
±0.3 pH |
|
|
分辨率 |
0.01 pH |
|
|
工作环境 |
-20~60℃ |
|
|
密封材料 |
黑色环氧树脂 |
|
