一、用途

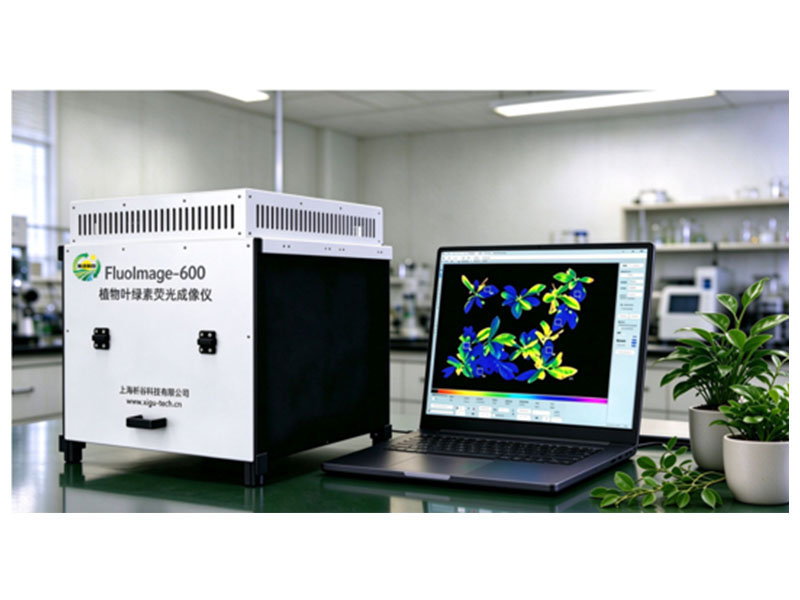

FluoImage-600植物叶绿素荧光成像仪采用高灵敏度CMOS相机和LED光源控制实现对植物叶片叶绿素荧光的快速、无损检测与成像分析。系统采用脉冲-振幅-调制（PAM）技术来测量叶绿素荧光产生量。蓝色LED不仅可以提供调制测量光，还可以提供光化光（驱动光合作用）和饱和脉冲（暂时抑制光合作用）。利用饱和脉冲技术可以非破坏性地测量植物光合机构运转状况，特别是测量PSII光化学能量转换的量子产量（光合效率），后者受生理状态、光环境、不同胁迫因子等多重内源或外部因素的影响。
二、特点
1. 系统可以测量Ft、Fo、Fm、Fv/Fm、F、Fm’、Fo’、Y(II)、Y(NO)、Y(NPQ)、NPQ、qN、qP、qL、PS/50=ETR、Inh.等十余种参数，以及荧光诱导曲线和光响应曲线等。
2. 设备能够在高分辨率（1000 x 1200 px ）下对大范围（20 x 24 cm）的样本进行可视化分析的叶绿素荧光成像系统。
3. 系统可以测量不同种类的样本，包括盆栽植物、种植盘、穴盆中的幼苗，离体叶或藻类样本等。
4. 高性能LED阵列实现样品区域的均匀照明。桌面型的紧凑设计方便设备在实验室和现场之间移动。
5.专门优化设计的LED阵列,通过千次仿真实验结合AI模型找出最优性价比配置，使得标准工作距离与平均光照强度的最大偏差（光强异质性）：≤±5%，同时大幅降低光源成本。
6.可选配(1)近红外及红色光源:进行Fo‘，吸收率等参数测量 (2)多光谱成像模块:可生成RGB及近红外通道图像，并通过这些图像数据进行多种光谱指数计算 (3)适用于藻类样本测量的专用蓝光或红光LED阵列
三、技术参数
|
外壳 |
封闭式外壳，铝合金框架 |
|
成像单元 |
LED光源阵列，相机，镜头 |
|
工作距离 |
20cm |
|
激发光源 |
蓝色LED（450nm） ；定制LED阵列；红色LED（660nm），近红外LED（780nm）进行Fo‘，吸收率参数测量 |
|
光场特性 |
LED分布经优化实现均匀照明;标准工作距离与平均光照强度的最大偏差（光强异质性）≤±5%; 测量光强度0.5 μmol m-2 s-1PAR；调制频率1-8Hz； 最大光化光2100 μmol m-2 s-1 PAR;；最大饱和光4100 μmol m-2 s-1 PAR；饱和脉冲强度1-10级可调，持续时间240-840ms可调 |
|
温度范围 |
0 – 50°C |
|
相机与镜头 |
|
|
相机速率 |
12 位模式下以 ≥32 帧/秒运行 |
|
CMOS芯片 |
3/4″CCD |
|
成像像素 |
2448×2048像素，支持2×2 pixel binning，终成像图片≥1200 ×1000像素 |
|
通讯 |
通过千兆以太网（GigE)与电脑数据通讯 |
|
镜头卡口 |
C-mount |
|
尺寸 |
29mm x 29mm x 42mm（L x W x H） |
|
重量 |
约100g |
|
温度范围 |
–30°C – 60°C |
|
镜头 |
F1.4/8 mm 2 MP 定焦镜头，光圈范围：1.4 – 16 |
|
滤镜 |
配套包含PSII荧光滤镜组 |
|
尺寸 |
Φ60 × 77.8 mm |
|
镜头卡口 |
C-Mount |
|
滤镜螺丝尺寸 |
Φ58 mm |
|
虹膜范围 |
1.4 – 16 |
|
重量 |
371 g（仅镜头） |
|
温度范围 |
–10 ~ 50℃ |
|
分辨率 |
1200 x 1000 px（2×2 binning) |
|
成像面积 |
20 x 24 cm（d=20cm） |
|
电源 |
|
|
外部供电 |
|
|
输入 |
90-264 VAC 50/60Hz |
|
输出功率 |
640W |
|
输出电流（最大值） |
|
|
输出电压（最大值） |
80V |
|
温度范围 |
0-50℃ |
|
软件 |
|
|
操作系统 |
win10 或 win11 |
|
数据输出格式 |
完整的原始数据，CSV，JPG，PNG，TIF图像（Raw Image）等格式 |
|
使用方法 |
授权下载，标准版免费。持续更新，支持根据用户定制化 |
|
功能 |
|
|
数据展示 |
图片、曲线和列表 |
|
测量参数（主要） |
Ft、Fo、Fm、Fv/Fm、F、Fm’、Fo’、Y(II)、Y(NO)、Y(NPQ)、NPQ、qN、qP、qL、PS/50=ETR、Inh.、荧光诱导曲线，光响应曲线等 |
|
测量模式 |
测量光、光化光、饱和光、测量Fo,Fm、连续饱和脉冲、动力学曲线、快速光曲线 |
|
AOI |
矩形、圆形、多边形、叶片轮廓形状（自动识别）；显示总数、类型、各区域尺寸、最大值、最小值、均值。增加，删除，编辑，显示/隐藏，填充，重置。可在测量前或测量后任意选择感兴趣的区域（AOI），程序将自动对选择的AOI的数据进行变化趋势分析，并在报告文件中显示相关AOI的数据。所有报告文件中显示的数据都可导出EXCEL文件。 |
|
导出 |
图像、曲线、表格、原始数据 |
|
设置项 |
光强度、频率；测试时间、饱和脉冲时间、强度；延迟时间、循环时间、次数、开始结束时间等 |
|
自定义 |
支持个性化定制。可选配RGB表型模块/多光谱成像模块/红色LED阵列；软件功能定制；API开放 |
四、分析软件

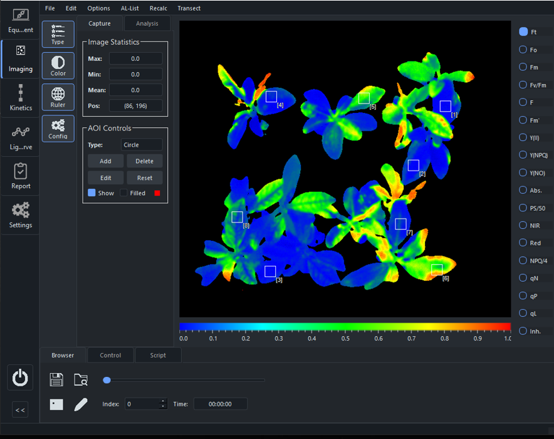

专业版分析软件，显示Ft值作为起始参数。在图像窗口中可放置多个感兴趣区域（AOI），用户可自定义不同形状和面积。可对选中的多个区域内的荧光参数值进行比较，并导出到EXCEL表格中，支持下载查看。

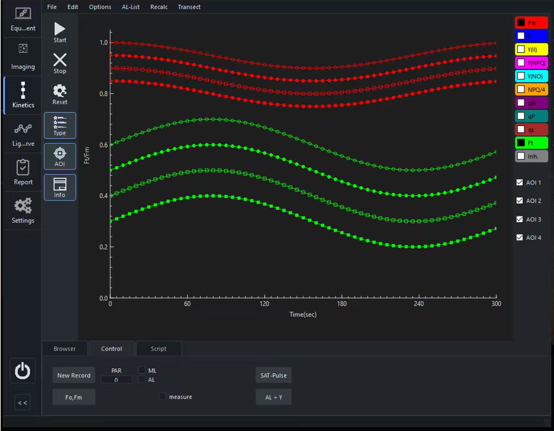

图像自动去除背景噪点。用户可在需要显示的参数之间进行切换。数值采用伪彩色标尺显示，依次为红色、橙色、黄色、蓝色、紫色直至深紫色。其他选项卡可用于进一步设置和预编程运行或报告表。设备内置多种测量协议，包含Fv/Fm，Yield，动力学曲线（慢速诱导），光响应曲线（rETR），支持快速光曲线荧光成像自动测量，光强梯度、测量时长等参数可设置，测量进度可实时查看。
高级设置中包括对各类光强度、频率，各测试模式时间、饱和脉冲时间、延迟时间、循环时间、次数、开始结束时间等参数进行调整。客户可在图像窗口中选择十余种不同参数(Ft、Fo、Fm、Fv/Fm、F、Fm’、Fo’、Y(II)、Y(NO)、Y(NPQ)、NPQ、qN、qP、qL、PS/50=ETR、Inh.）的不同颜色模式。在本选项卡中，可在实验过程中实时观察参数的改变。曲线窗口显示当前选定实验的某些或全部AOI的参数值随时间变化的曲线。用户可以随时导出图像、曲线、表格、原始数据等各类格式的实验数据。
