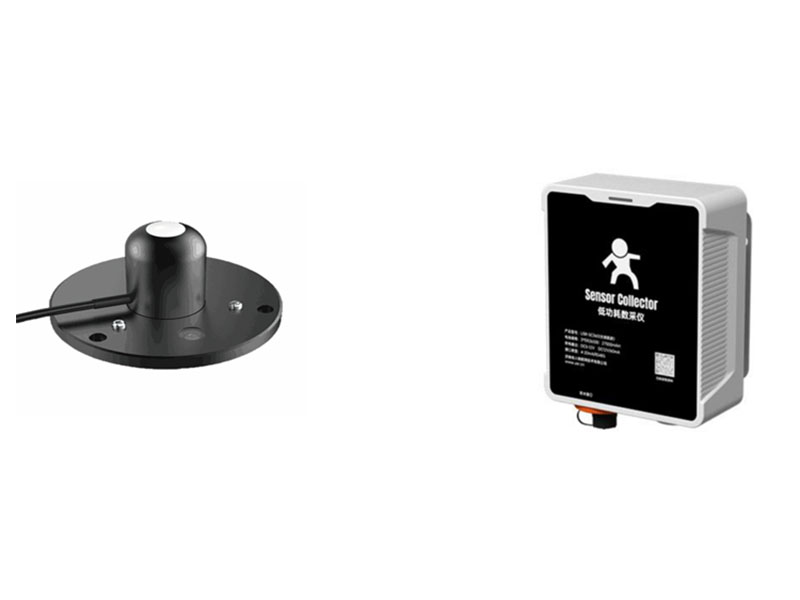

一、用途
SL-120光照度记录仪可实时监测光照强度，配套数据采集器超长无源续航：典型采集上报周期下整机理论续航 3~5 年，数据上传云平台，账号密码查看下载数据。广泛应用于气象站、农业、林业、温室大棚、养殖、建筑，实验室、城市照明等需要监测光照强度的领域。
二、特点
三、技术规格
|
SL120光照度记录仪 |
||
|
测量参数 |
光照强度 |
|
|
量程 |
0～200k Lux（可选2k、20k Lux等其他量程） |
|
|
响应时间 |
50ms |
|
|
非线性度 |
≤0.2%FS |
|
|
精度 |
±3% |
|
|
工作环境 |
-40~70℃ 10~95%RH |
|
|
输出信号 |
RS485 |
|
|
工作电流 |
12V，1.9mA |
|
|
供电电压 |
5-24V |
|
|

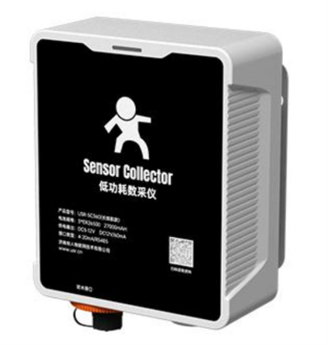

数据采集器采数 |
图片 |
|
|
项目 |
参数 |
|
|
供电方案 |
3 节 ER26500 锂亚电池，不可充电 |
|
|
电池总容量 |
27000mAh |
|
|
典型续航 |
采集间隔 1h、上报间隔 4h、传感器预热 5s，续航约 4 年 |
|
|
传感器供电输出 |
DC5V/9V/12V 可选，默认关闭；最大输出 100mA/1.2W |
|
|
电池保护 |
高低温充电限流、过放保护 |
|
|
RS485 通道 |
1 路，Modbus RTU；波特率 4800~115200，8 数据位，1/2 停止位，奇偶校验可选 |
|
|
模拟量 AI 通道 |
2 路，16bit 分辨率；默认 4-20mA，可选 0~10V |
|
|
采集间隔 |
5~1440min 可调，默认 15min |
|
|
传感器供电时长 |
3~20s 可调，默认 5s |
|
|
4G 制式 |
LTE Cat1，内置全频天线 |
|
|
SIM 配置 |
双卡单待；内置电信 eSIM（5 年每月 100M 流量）+ 外置 Nano-SIM 卡槽，支持切换备份 |
|
|
传输协议 |
TCP、MQTT 3.1/3.1.1，支持 SSL/TLS 加密 |
|
|
数据缓存 |
断网本地缓存，单次可推送 1~64 条缓存数据，默认 16 条 |
|
|
NTP 校时 |
默认东八区，1~24 倍上报周期自动校准 |
|
|
最大变量点位 |
主机 + 从机合计 32 个采集变量 |
|
|
整机尺寸 |
122.5102.545mm（不含航插）；含航插总长 139.1mm |
|
|
防护等级 |
IP68 防尘防水 |
|
|
工作温度 |
-30℃ ~ +70℃ |
|
|
工作湿度 |
5%~95% RH，无凝露 |
|
|
安装方式 |
壁挂定位孔、顶部挂钩、管道抱箍安装 |
|
|
开关机方式 |
磁力旋转环三段档位：OFF 关机 / RUN 运行 / SET 运维 |
|

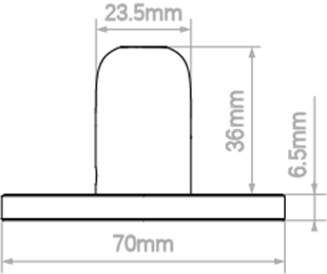

外形尺寸： 底盘尺寸：
