一、工作原理
TEROS21传感器由一个湿度传感器和一块已知水分释放曲线的多孔材料陶瓷片组成，当多孔材料与周围土壤达到水分平衡后，湿度传感器测量多孔材料的水分含量，并根据水分释放曲线将水分含量换算成水势。
二、范围与准确度
传感器的测量范围取决于多孔材料中孔径大小的分布范围；孔径范围越大，传感器的测量范围越大。商业用途的陶质材料通常具有大小均一的孔径，这将大大缩小测量范围。TEROS21使用一种特制的陶质材料，具有非常大的孔径范围，适合测量更大的水势范围。
三、主要特点
准确度大大提升：采用6点校准，使用了自动校准装置逐个校准传感器。保证TEROS21传感器之间以及与其他水势测量方法的结果具有可比性。
结实耐用：环氧树脂重叠注塑工艺保证其适合野外长期监测研究。
盐分不敏感：即使高盐环境、盐分含量多变的土壤传感器依然精确。
优越的测量范围：湿润土壤(90hPa)到风干土(20000hPa)都可测量，特别是在田间萎蔫点以上可以保持良好的准确度
四、技术参数
|
TEROS21土壤水势传感器 |
||
|
|
土壤水势 |
土壤温度 |
|
准确度 |
±(10% + 2 kPa)@ 90hPa ~ 1000hPa,1000hPa以上数据未标定，详细见手册 |
± 1°C |
|
分辨率 |
1hPa |
0.1°C |
|
范围 |
90hPa ~-20000hPa |
-40° to 60°C* |
|
传感器类型 |
频域，带校准的陶质板 |
热敏电阻 |
|
测量速度 |
150 ms |
|
|
平衡时间 |
10 min. 至 1 hr. 与土壤水势有关 |
|
|
输出 |
RS232 (TTL) with 3.6 volt levels或 SDI-12通讯协议 |
|
|
工作环境 |
-40° ~ 60°C* （水势测量在0° C以下可能不准。） |
|
|
供电 |
3.6 - 15 V DC, 静态电流0.03 mA, 150ms测量状态期间最大可达10 mA |
|
|
电缆长度 |
5m，可定制其它长度 |
|
|
接口类型 |
3.5mm 耳机接口或镀锡裸线接口(3线头) |
|
|
尺寸 |
9.6 cm (L) × 3.5 cm (W) × 1.5 cm (D) |
|
|

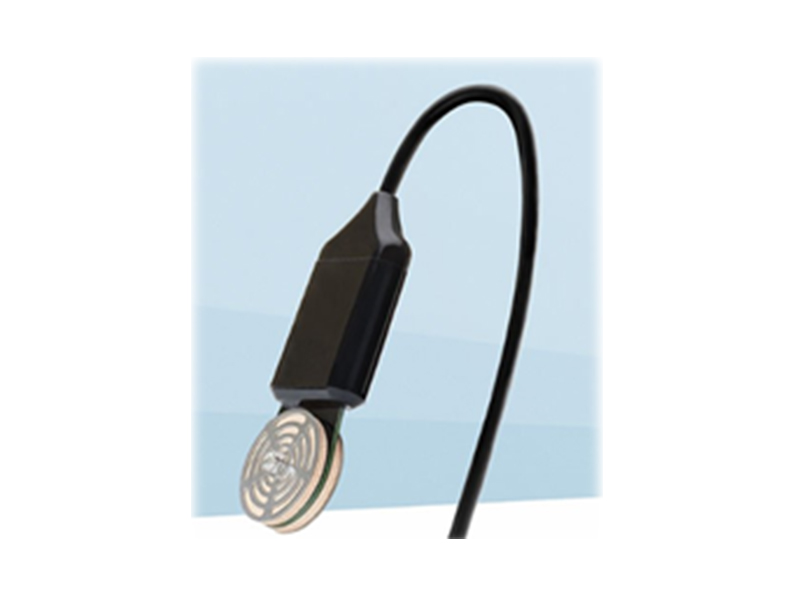

图片 |
|
|
