一、用途

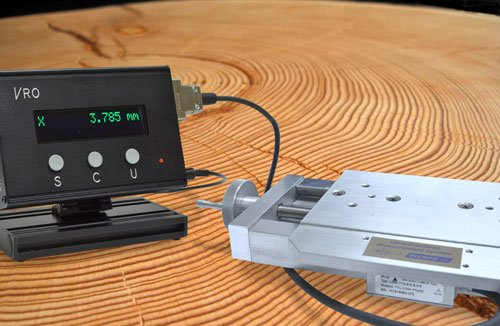

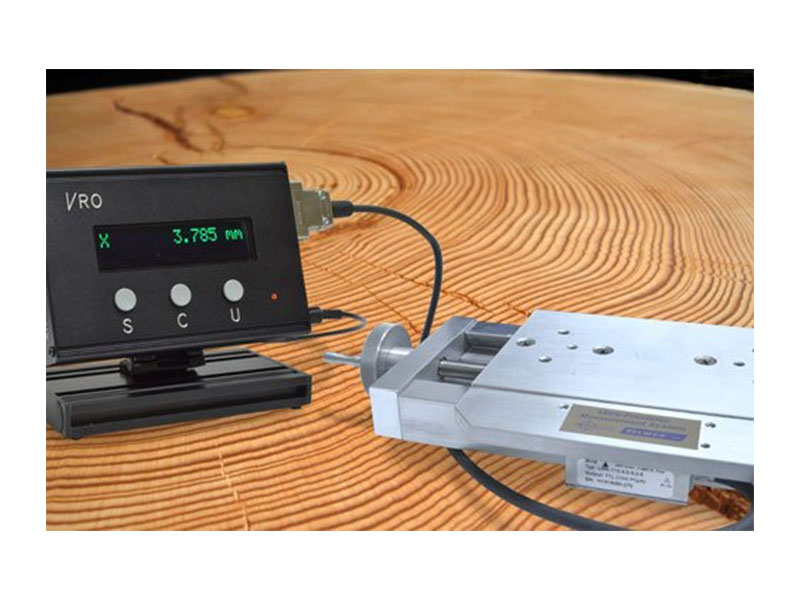

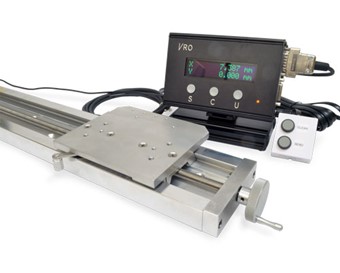

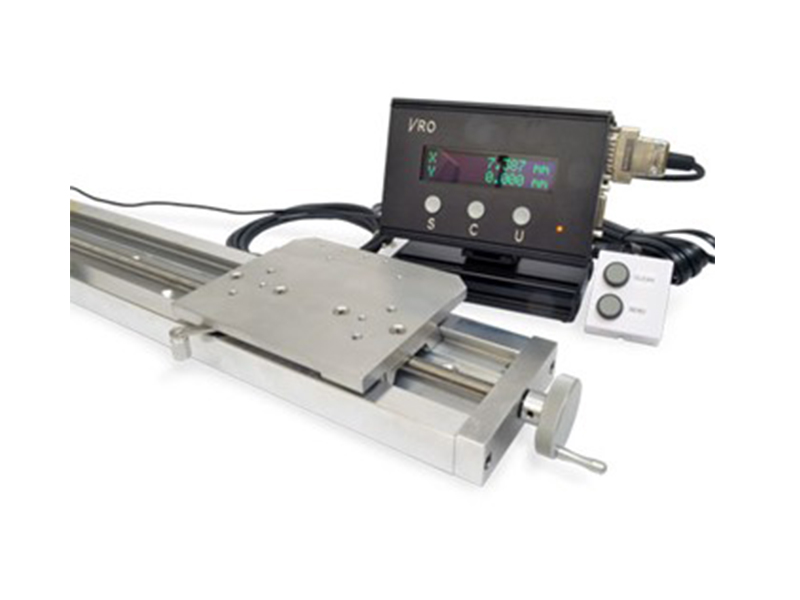

Velmex树木年轮分析系统是为研究者所设计的进行非接触式测量分析仪器。是北美树木研究会的标准系统，广泛应用于年轮分析，树木年代学，年轮气候学，森林研究和地形学等领域。线性编码技术的应用提高了测量精度。
二、特点

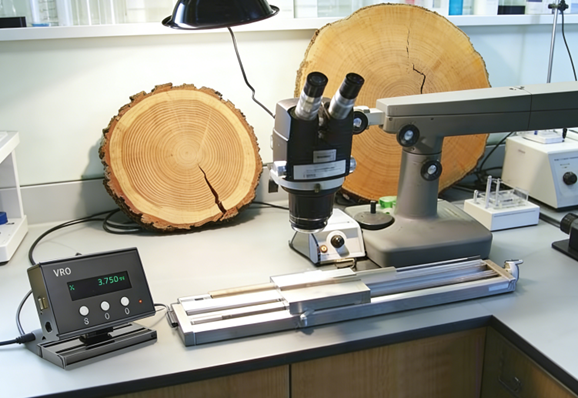

安放样品的工作台经过高精度加工，能够在长时间内保持高精度。样品安装滑动台上，滑动台在底座上做一维滑动。工作台置于显微镜下，研究人员通过显微镜对所测量的年轮进行定位，不同年轮环之间的间距由滑动台的相对滑动距离表示，这个距离由工作台上的传感器转换成电信号。传感器是线性编码器，尽可能地减小了其它螺旋编码器的机械误差，软件处理编码器获取的距离参数，生成年轮生长宽度的序列。
需要用户自配如下部件：
树木生长锥和带光源的体式显微镜（带十字准星，上下光源，7-90倍）
三、技术规格
|
测量精度 |
0.0015mm（在50mm内），0.003mm（在250mm内），0.005mm（在1000mm内） |
|
载物台支架 |
长15cm |
|
编码器 |
分辨率1um |
|
通讯口 |
RS232 |
|
分析软件 |
Windows版 |
|
操作环境 |
温度0~40℃，相对湿度25%~95%非结露环境 |
|
通讯端口 |
USB转RS232串口电缆 |
|
UniSlide测量工作台总体规格 |
|
|
行程长度 |
7.62-60.96cm |
|
基座长度 |
22.86-76.2cm |
|
滑块长度 |
15.24cm |
|
水平荷载 |
45.5kg |
|
UniSlide重量 |
2.7-5.9kg |
|
与编码器重量 |
2.74-5.95kg |
|
支架宽度 |
10.16cm |
|
带安装板宽度 |
13.3cm |
|
高度 |
2.69cm |
|
导螺杆 |
每转前进1mm, |
|
UniSlide测量工作台各型号的具体规格 |
|
|
TA4009H1-S6 |
|
|
行程长度 |
7.62cm |
|
基座长度 |
22.86cm |
|
重量 |
2.7kg |
|
AMO 编码器 |
ENCINDL1-03 |
|
编码器重量 |
0.04kg |
|
TA4012H1-S6 |
|
|
行程长度 |
15.24cm |
|
基座长度 |
30.48cm |
|
重量 |
3.18kg |
|
AMO 编码器 |
ENCINDL1-06 |
|
编码器重量 |
0.04kg |
|
TA4015H1-S6 |
|
|
行程长度 |
22.89cm |
|
基座长度 |
30.48cm |
|
重量 |
3.63kg |
|
AMO 编码器 |
ENCINDL1-09 |
|
编码器重量 |
0.04kg |
|
TA4018H1-S6 |
|
|
行程长度 |
30.48cm |
|
基座长度 |
45.72cm |
|
重量 |
4.08kg |
|
AMO 编码器 |
ENCINDL1-12 |
|
编码器重量 |
0.04kg |
|
TA4021H1-S6 |
|
|
行程长度 |
38.1cm |
|
基座长度 |
5.34cm |
|
重量 |
4.54kg |
|
AMO 编码器 |
ENCINDL1-15 |
|
编码器重量 |
0.04kg |
|
TA4024H1-S6 |
|
|
行程长度 |
45.72cm |
|
基座长度 |
60.96cm |
|
重量 |
5kg |
|
AMO 编码器 |
ENCINDL1-18 |
|
编码器重量 |
0.04kg |
|
TA4027H1-S6 |
|
|
行程长度 |
53.34cm |
|
基座长度 |
68.58cm |
|
重量 |
5.44kg |
|
AMO 编码器 |
ENCINDL1-21 |
|
编码器重量 |
0.04kg |
|
TA4030H1-S6 |
|
|
行程长度 |
60.96cm |
|
基座长度 |
76.2cm |
|
重量 |
5.9kg |
|
AMO 编码器 |
ENCINDL1-24 |
|
编码器重量 |
0.045kg |
