一、产品介绍

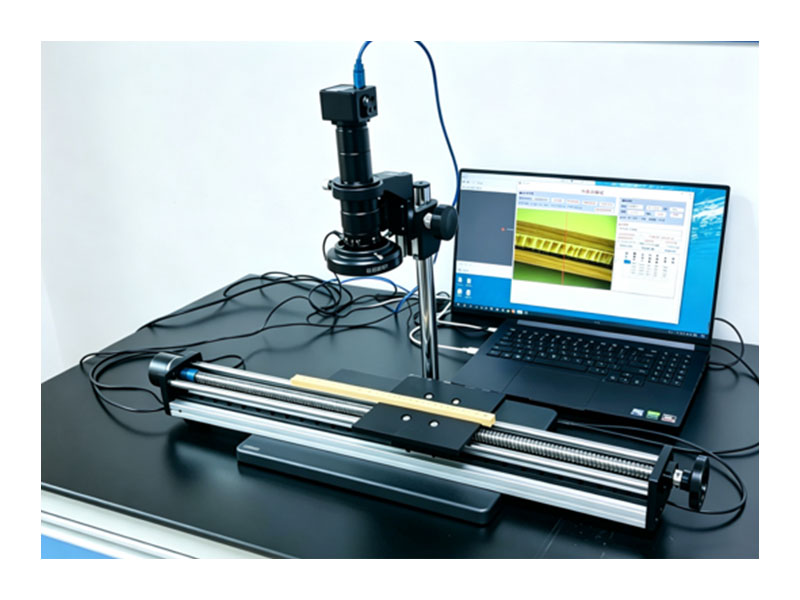

NL650树木年轮分析仪是林业专用高精度检测设备，依托精密滚珠丝杆、高清显微成像与传感编码技术，搭配专业分析软件，可快速完成树木定年、树龄测定、年轮宽度、早材晚材数据采集分析。设备检测精度对标进口仪器，适用于林业基层单位、科研院所及高校使用。
二、产品特点
- 采用精密滚珠丝杆，测量精度可达0.001mm，有效规避人工误差，数据重复性好，满足高精度年轮科研检测需求。。
- 搭载双目体视显微镜、连续变倍镜头与可调LED冷光源，搭配200万像素CMOS图像传感器，年轮纹理、早晚材边界清晰可辨。支持电动/手摇双模式测量，适配多种检测工况。。
- 配套软件支持测量、编辑、分析、导出全流程操作。便携式USB直插即用，全面兼容Win7/Win8/Win10/Win11系统，安装简单、上手快速。。
- 标配多功能实验台，可固定年轮条、年轮盘（便携式适配小年轮盘）。丝杆量程、工作台规格均可按需定制，适配不同样本尺寸。
三、产品组成
- 核心组件：高清显微镜一台、年轮分析丝轨一套、多用途实验分析台一个。
- 连接配件：配备 RS485 连接线一套；
- 显微镜附属配件：显微镜支架一套、0.7-4.5 连续变倍镜头一套、10 倍目镜 2 只、眼罩 2 只、擦镜纸 1 本、小螺丝刀 1 只、防尘套一套、可调亮度 LED 灯一套。
四、技术参数
（一）多用途实验分析台
- 分析台名称：实验分析台
- 可固定方式：支持年轮条、年轮盘；便携式支持年轮条、小年轮盘
- 可否定制：可按照需求定制
（二）显微镜
- 目镜：高眼点广角目镜 WF10X/20mm、高眼点广角目镜 WF20X/10mm
- 物镜：内置连续变倍物镜 0.7-4.5 倍
- 观察头：双目观察头，45°倾斜，瞳孔距调节范围 54-76mm，双边视度可调
- 放大倍率：连续变倍 7-45X
- 辅助物镜：增距镜 0.5X/165mm、增距镜 0.3X/287mm
- 照明光源：可调亮度 LED 光源
- 工作距离：标配 100mm；选配 0.5 物镜可扩展至 165mm
- 调节范围：立杆高度 380mm，水平移动 235mm
- 仪器尺寸：51.5X41X28cm
- 仪器重量：20 公斤左右
- 调教托架：调焦手轮松紧可调，升降范围 50mm
- 万向支架：360° 旋转，长短自由伸缩
- 图像传感器
- 图像传感器：1/2”COMS 200 万数字图像传感器
- 电源：USB 接口（5V）
- 调焦距离：5mm 至无限远
- 分辨率：16001200、640480
- 照明光源：可调亮度 LED 光源
- 视频格式：AVI
- 调节范围：上下 12cm
- 尺寸：18.5X12.5X7cm
- 光谱相应：400nm-1000nm
- 显示帧率：30 帧 / 秒
- 图像输出：USB2.0，480Mb/s
（三）年轮分析丝轨 / 仪器
- 丝杆名称：滚珠丝杆
- 丝杆规格：1605
- 精度参数：丝杆精度 0.0001mm
- 最快速度：100mm/s
- 最大负载：40kg
- 量程定制：可按照需求定制
- 运动方式：电动、手摇可选
（四）软件
- 图像数据：读取 COMS 传感器图像信息、图像信息保存、图像显示信息调整
- 位移数据：读取编码器位移值、调整编码旋转方向、丝轨位移归零、位移数据记录
- 数据导出：Excel 类型数据导出、BMP 类型数据导出
- 操作系统：支持 Win11、Win10、Win8、Win7
五、软件功能补充
软件支持多种实用操作，包括手动截图（截图格式为 JPG）、保存路径设置、样芯编码录入、编号重置、删除当前行、清全表等；可选择只记录数值或记录数值并截图，支持导出早材、晚材数据及全表数据，具备反向、归零、取绝对值、差值计算、位移热镇等功能，部分型号支持 2-6 位位数设置、编码器端口选择及辅助扫描等操作，满足多样化数据处理与设备控制需求。
