一、系统介绍

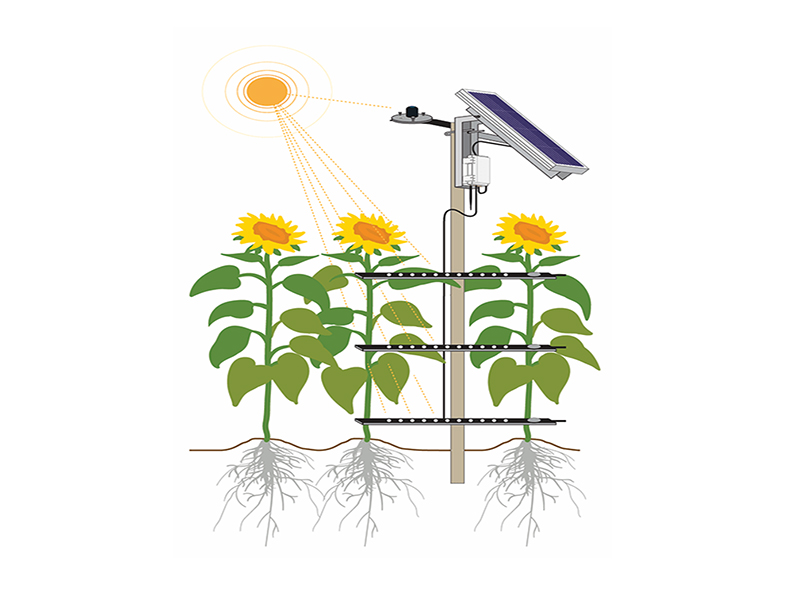

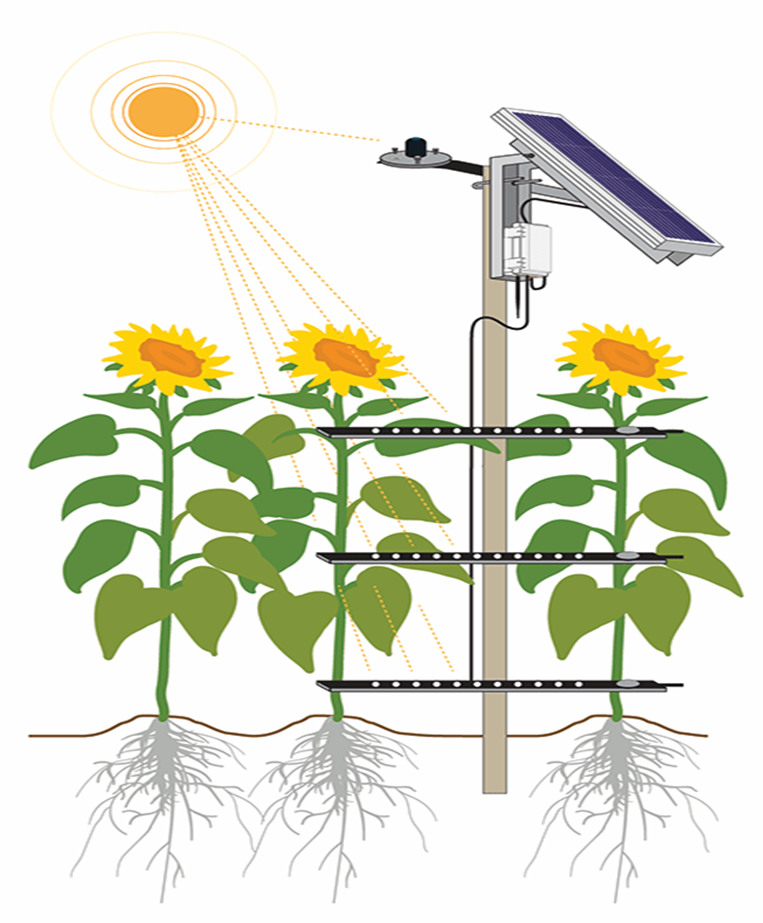

LAI 30植被冠层在线监测系统基于经典的消光系数法（Beer-Lambert定律），以高精度光量子传感器为核心感知单元，结合先进的信号采集与数据处理技术，实现对植被冠层透过辐射（光合有效辐射PAR， 400-700nm）的高频率、高精度实时监测。该系统通过构建冠层消光模型，将透过辐射数据与预设的植被光学参数进行耦合分析，可精准反演得到植被冠层关键结构参数，其中核心输出参数为叶面积指数（LAI，即单位地表面积上植物叶片总面积的一半），为植被生长状态的定量化评估提供核心数据支撑。
二、技术参数
|

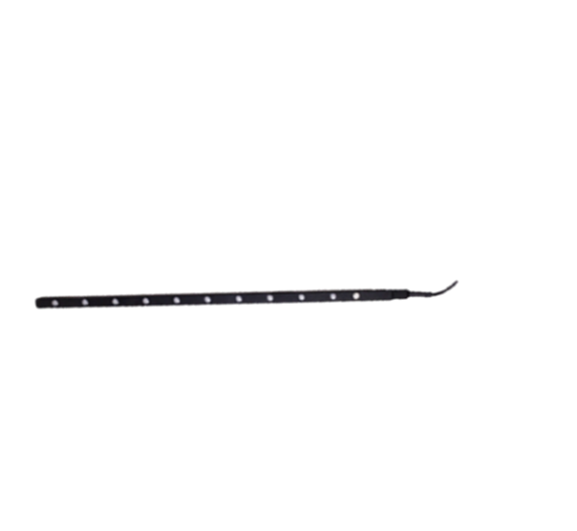

线性光量子传感器 |
||
|
测量范围 |
0～3000 umol.m-2.s-1 |
|
|
测量精度 |
≤5% |
|
|
时间响应（99%） |
1s |
|
|
光谱范围 |
400～700nm |
|
|
温度响应(-10～40℃) |
＜0.05%/℃ |
|
|
余弦校正 |
顶部80°入射角 |
|
|
余弦响应 |
≤10%(晴天太阳高度为10°时，对理想值的偏差) |
|
|
灵 敏 度 |
5～50 uV/umol.m-2.s-1 |
|
|
信号输出 |
0～50mV（工作电压无）\4～20mA（工作电压 DC 24V）\ RS485（工作电压DC 12～24V） |
|
|
线缆长度 |
3 m |
|
|
使用环境 |
温度：-40～85 ℃，湿度：0～100%RH |
|
|

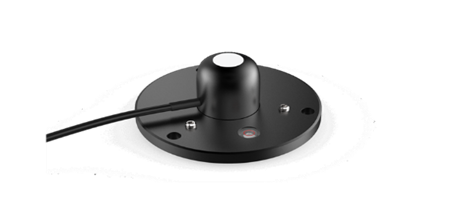

点式光量子传感器 |
||
|
测量参数 |
光合有效辐射 |
|
|
量程 |
0～2500μmol/m²·s |
|
|
反应时间 |
1s |
|
|
分辨率 |
1μmol/m²·s |
|
|
光谱波段 |
400~700nm |
|
|
精度 |
±2%FS |
|
|
工作温度 |
-30℃～75℃ |
|
|
输出信号 |
RS485 |
|
|
工作电流 |
12V，1.9mA |
|
|
供电电压 |
5-24V |
|
|
数据采集器 |
||
|
模拟输入 |
支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 |
|
|
脉冲计数 |
8 个(P_SW, P_LL, C1, C2, 和SE1 至 SE4) |
|
|
电压激励终端 |
2个(VX1, VX2) |
|
|
开关12V |
2个(SW1, SW2) |
|
|
数字I/O |
7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。 |
|
|
通讯端口 |
USB Type C 2.0 、RS232 、RS485 |
|
|
输入限制 |
-100 to +2500 mV |
|
|
模拟电压精确度 |
注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量) |
|
|
ADC |
24位 |
|
|
供电 |
16~32V（充电输入，最大充电电流1.1A）直接供电12V |
|
|
实时时钟精度 |
每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs |
|
|
内置协议 |
Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) |
|
|
通讯协议 |
PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 |
|
|
最大扫描频率 |
10Hz |
|
|
CPU驱动/程序内存 |
50MB |
|
|
内部存储 |
50M内存 |
|
|
平均功耗 |
0.5mA(12Vdc) |
|
|
操作温度 |
-40° 到+70°C（标准）； |
|
|
内部锂电池 |
2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 |
|
|
尺寸 |
16.3 x 8.4 x 5.6 cm |
|
|
重量 |
306g |
|
