一、用途

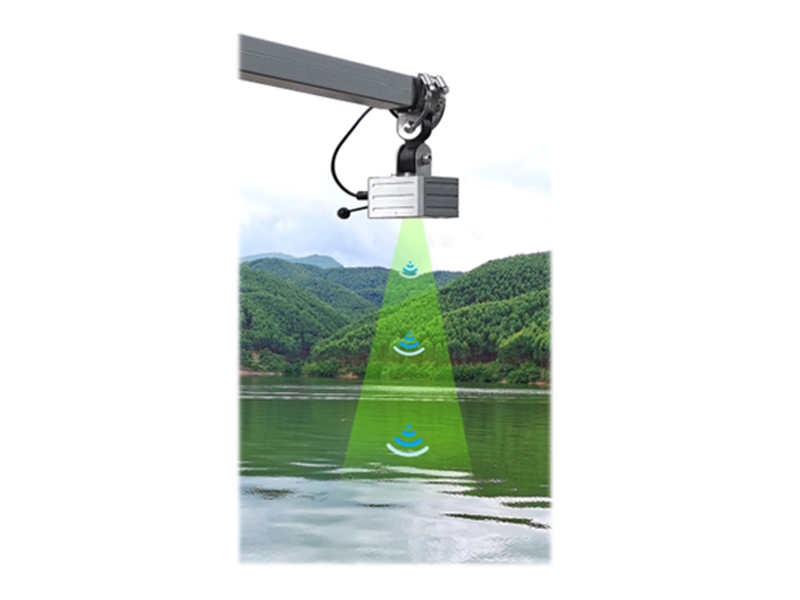

LD-SL40雷达水位监测系统是专门针对水文检测设计研发的测距雷达。该雷达采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强。适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。
二、技术规格
|
雷达水位计 |
|

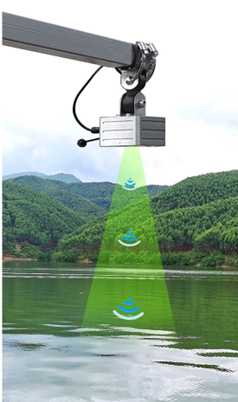

图片 |
|
波束宽度（-3dB） |
水平方向14°，垂直方向10° |
|
|
输出 |
RS485通讯方式，默认波特率115200，ASCII/Modbus协议可自由切换 |
|
|
工作温度 |
﹣45-85℃ + 85 ℃ |
|
|
外形尺寸（长x宽x高） |
89x69x35 mm
|
|
|
重量 |
155 g |
|
|
测距范围 |
0.15~40m |
|
|
测量精度 |
±5mm |
|
|
分辨率 |
1mm |
|
|
启动时间 |
100ms最快 |
|
雨量计 |
||
|
传感器类型 |
带干簧管的翻斗 |
|
|
雨水收集面积 |
214 cm2 |
|
|
电缆长度 |
12米 |
|
|
雨量计材料 |
抗紫外线的ABS材料 |
|
|
|
|
|
|
承水口径 |
Ф200 ± 0.6mm |
|
|
测量范围 |
0-4mm/min（降水强度） |
|
|
分 辨 率 |
0.2mm（6.28ml） |
|
|
准 确 度 |
±4%（室内静态测试，雨强为2mm/min） |
|
|
环境维度 |
-40℃～80℃ |
|
|
数据采集器参数 |
|
|
操作温度 |
-40° 到+70°C |
|
脉冲计数 |
1个 |
|
开关12V |
5个 |
|
数字I/O |
4个SDI-12，1组RS485（可定制为2 路SDI-12，2 路RS485/RS232 接口） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，SDI-12和其他 |
|
内部存储 |
32M数据存储 |
|
内部锂电池 |
6Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.09mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
148mmX94mmX60mm |
