一、用途
LD-SZ20雷达流量计是基于微波技术集成了液位测量、流速测量为一体的雷达流量计。主要应用于江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位或流量测量；辅助水处理作业，如城市供水、排污监测、流量计算、入水排水流量监测等非接触式流量测量。该产品结合断面参数计算流量，不受风、温度、雾霾、泥沙、水面漂浮物等影响，适用于多种测量条件，可以输出流速、水位、流量实时数据。多参数水质传感器可测量的参数水温，pH，ORP，溶解氧，浊度（悬浮物，透明度），电导率（TDS/盐度），COD TOC BOD，氨氮，硝氮，总氮，叶绿素a，蓝绿藻，CDOM等水中油，液位/水深等。
二、特点
1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。具备防雨模式；
2、适用于多种测量条件，可以输出流速、水位、流量的测量数据；
3、可扩展阵列式多点测流，通过配置一套流量计和多套流速仪，实现对宽断面的流量进行测量；
4、适用梯形、圆形、U型等多种断面；断面参数设置方式简单方便；
5、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。
三、应用
1、江河、湖泊、潮汐、水库闸口、生态下泄流量、地下管网、灌渠等流速、水位或流量测量
2、辅助水处理作业，如城市供水、排污监测等
3、流量计算、入水排水流量监测等
四、技术参数
|
项目 |
指标 |
|
测流系统 |
|
|
测量原理 |
平面微带阵列天线 CW+FMCW |
|
工作模式 |
手动、自动、遥测 |
|
适用环境 |
24小时、雨天 |
|
工作温度 |
-30~80℃ |
|
工作电压 |
7-32VDC；5.5-32VDC（选配） |
|
工作电流 |
12VDC输入，工作模式： <150mA 待机模式： <1mA |
|
环境温度输出 |
温度分辨率0.1℃；测温精度±1℃ |
|
雷达波测速传感器 |
|
|
雷达功率 |
100mW |
|
雷达频率 |
24GHz |
|
最大测程 |
40m |
|
测速范围 |
0.03~20m/s |
|
测速精度 |
±0.03m/s；±1%FS |
|
天线角度 |
12° |
|
雷达水位计 |
|
|
雷达功率 |
100mW |
|
雷达频率 |
24GHz |
|
测量范围 |
0-40米 |
|
测量精度 |
±3mm |
|
天线角度 |
11° |
|
数据传输系统 |
|
|
数传方式 |
RS485（默认）RS232（预留），4~20mA，433MHz（可选），4G（可选），NB-IoT(可选) |
|

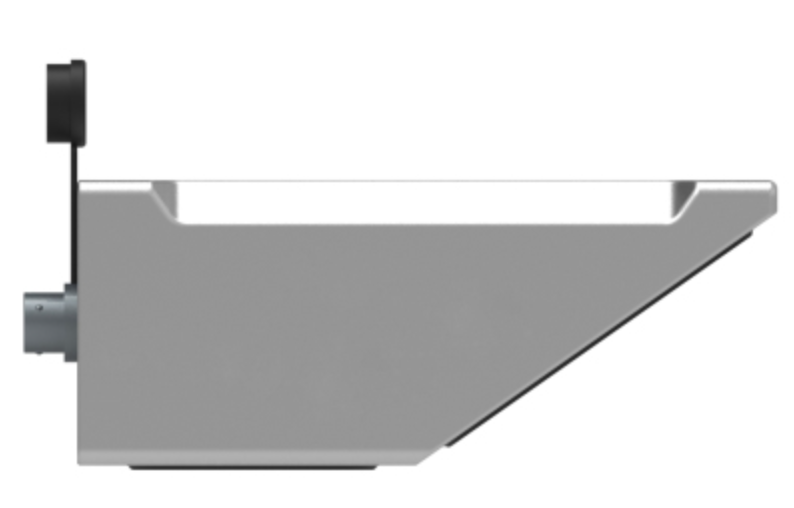

图片 |
|
|
数据采集器指标 |
|
|
操作温度 |
-40° 到+70°C |
|
脉冲计数 |
1个 |
|
开关12V |
5个 |
|
数字I/O |
4个SDI-12，1组RS485（可定制为2 路SDI-12，2 路RS485/RS232 接口） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯方式 |
4G物联网卡 |
|
内部存储 |
32M数据存储 |
|
内部锂电池 |
6Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.09mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
148mmX94mmX60mm |
水质传感器参数
|
测量参数 |
测量范围 |
精度 |
分辨率 |
|
pH/ORP/K+和NH4-N NH4-N NO3-N TN pH |
pH 0-14, ORP -999~+999mV NH4-N 0.15-1000ppm TN 0.25-2000ppm |
pH 0.2pH ORP +/-20mV 其他 5%FS或2ppm取大者 |
0.01pH 0.1mV 0.01ppm |
|
UV254 COD |
0.15-100mg/L(KHP) |
R2>0.999 5%FS |
0.01mg/L |
|
溶解氧 温度 |
0-20mg/L 或 0-200% 饱和度 0-45℃ |
0.3mg/L 0.3℃ |
0.01mg/L 0.1% Sat. 0.01℃ |
|
电导率 温度 盐度 TDS |
1uS/cm-100mS/cm 0-70ppt 0-50℃ |
1%FS 0.2℃ |
0.0001mS/cm 0.01℃ |
|
浊度 |
0.3-100/1000/4000NTU |
3%FS |
0.01NTU |
|

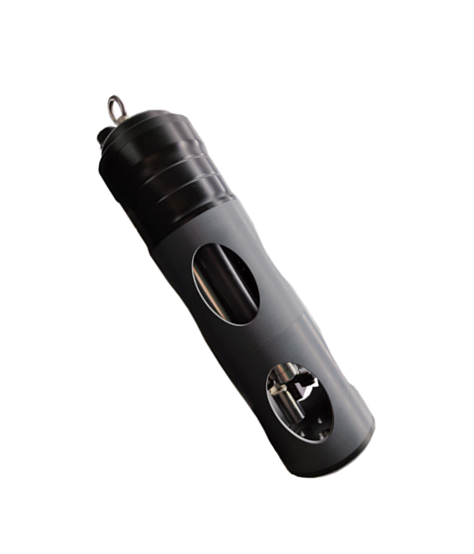

图片 |
|
||
