一、用途

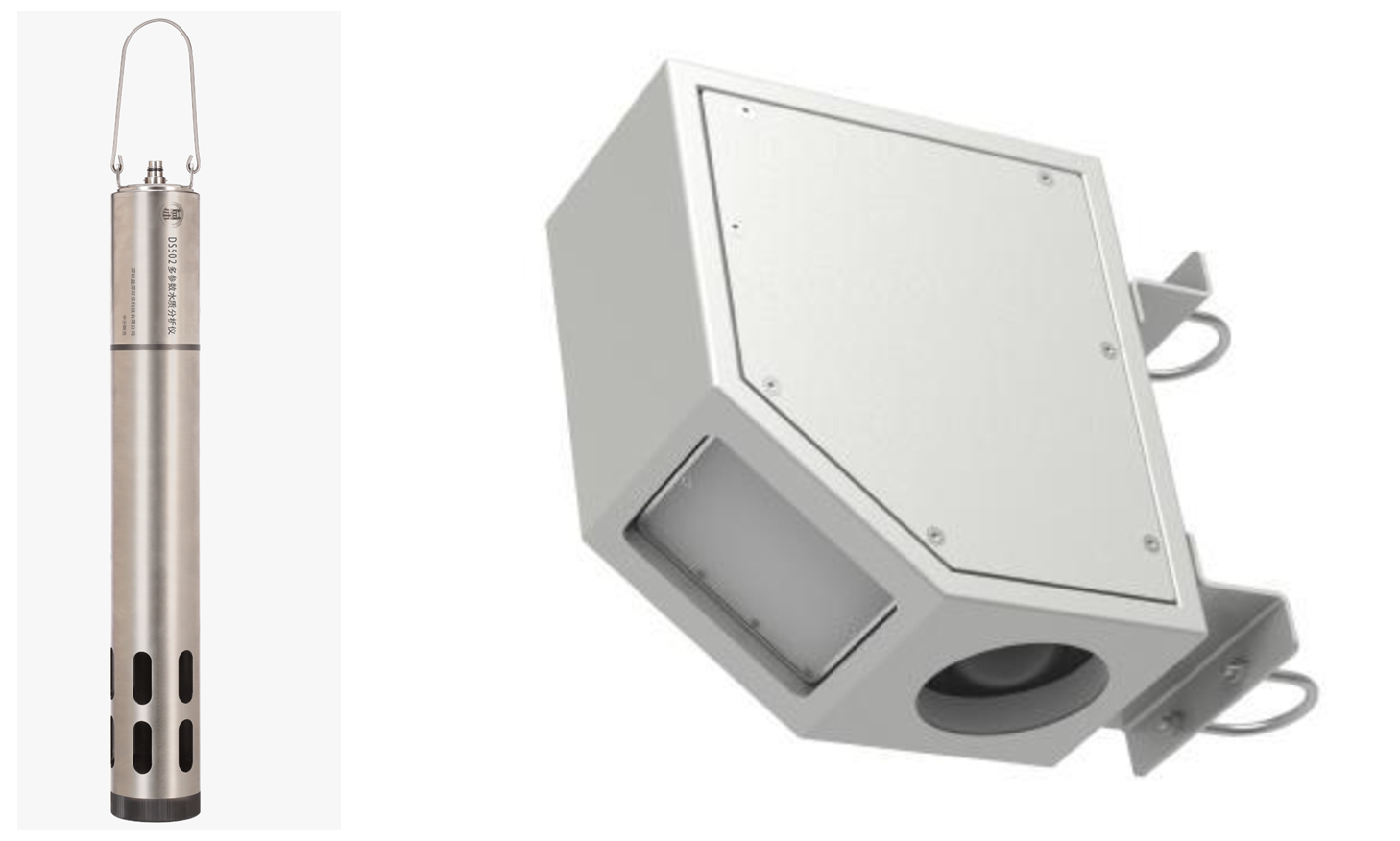

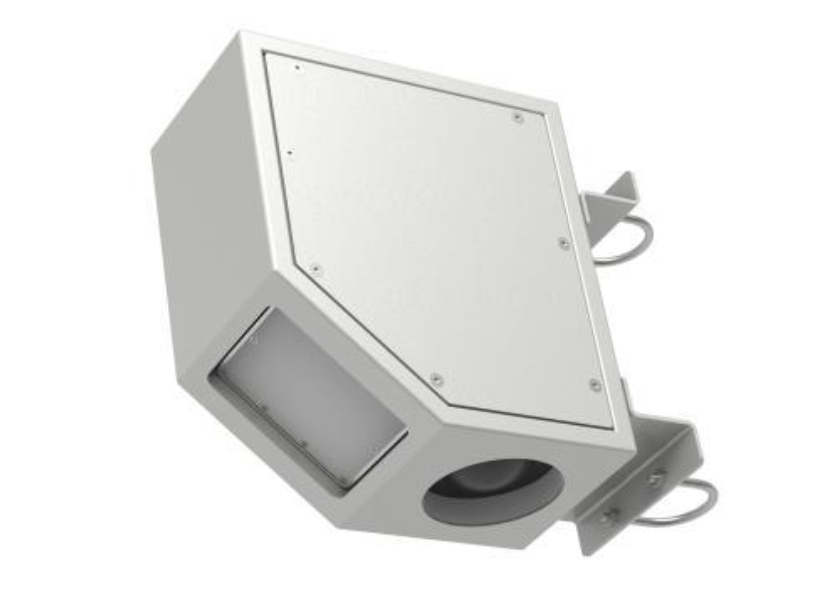

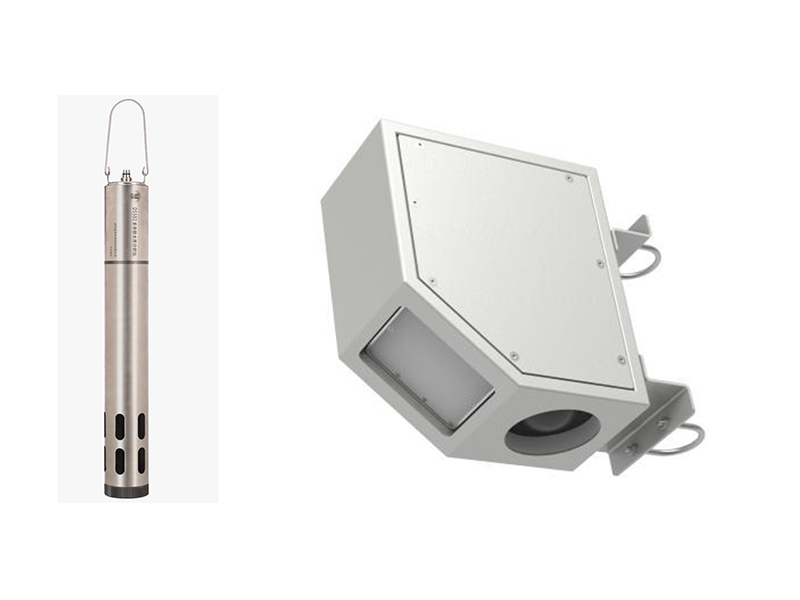

LD-SZ30非接触式雷达流量计采用了 DSP 技术和先进的 phyTrack 流体速度检测和跟踪算法， 是一款专门为天然河道/明渠表面流速和流量测量而开发的流量计。LD-SZ30系列雷达流量计实现了非接触式流量测量，不受泥沙、 漂浮物的影响，适用于一般河道、 渠道流量测量，尤其适用于高洪、 急流、 高含沙量、 高污染的流速测量。 本产品自动化程度高、安装维护方便，可安装于岸边、桥梁固定支架上定点测量或铅鱼、 吊箱等运动物体上动态测量。该流量计可配合计算机、 数据无线传输等设备组成流量自动测量系统， 可实现流量远程在线监测。
系统配套的一体式水质传感器可便携外场使用，亦可长期布放用于水位及多种水质参数的在线监测，直径小，测量参数丰富，可广泛用于地表水/地下水、水产养殖、环保、地质、给排水等多种水质原位测试场景。
二、特点
▪非接触式流速、 水位、 流量测量
▪ 一体化设计、 结构紧凑
▪ 自适应各种开放式明渠、 天然河道、 非满管大型管道
▪ 快速部署、 免维护、 寿命长
▪ 自动识别判断水流方向
▪ 自适应各种流态、 可测弱流， 也可测强流
▪ 不受水质、 漂浮物影响、 无任何机械转动部件
▪ 响应速度快， 可测瞬时流量、 累积流量
▪ 低功耗， 可采用太阳能供电系统
▪ 支持全自动工作模式
三、应用
江河、湖泊、潮汐、水库闸口、生态下泄流量、地下管网、灌渠等流速、水位或流量测量
辅助水处理作业，如城市供水、排污监测等
流量计算、入水排水流量监测等
四、技术参数
|
雷达波流速仪主要技术参数 |
|
|
|
测流原理 |
测流原理 雷达测速+雷达测距 |
|
|
流速测量范围 |
0.15-30m/s |
|
|
流速测量精度 |
±2% |
|
|
流速分辨率 |
1 mm/s |
|
|
自动垂直角度补偿精度 |
±1° |
|
|
自动垂直角度补偿分辨率 |
0.1° |
|
|
采样频率 |
不少于20次/S |
|
|
报警接口 |
2路报警接口输出 |
|
|
设置方式 |
具有可视化独立配置软件、支持Modbus指令远程修改参数 |
|
|
水位测量范围 |
30m/50m 可选 |
|
|
水位测量精度 |
±2mm |
|
|
水位分辨率 |
1 mm |
|
|
工作电流 |
Typ.180mA at 12V DC |
|
|
水位雷达发射频率 |
26-120GHz |
|
|
雷达型号 |
FMCW |
|
|
雷达波束覆盖范围 |
50m |
|
|
雷达扩散波束角 |
12～24°可调 |
|
|
水位雷达发射角度 |
＜5° |
|
|
工作温度 |
-40-80℃ |
|
|
通讯接口 |
RS-232/485 |
|
|
防护等级 |
IP68 |
|
|
通讯协议 |
Modbus RTU |
|
|
外观尺寸 |
235*210*135 |
|
|
重量 |
3.5KG |
|
|
一体式水质监测传感器 |
|||||||||
|
传感器 |
测量范围 |
适用水深 |
准确度 |
分辨率 |
显示单位 |
||||
|
温度 |
-5-+70℃ |
0-100m |
±0.1℃ |
0.01℃ |
℃、℉ |
||||
|
水压 |
压力：0-11bar |
0-100m |
满量程的±0.25% 0-50℃ 典型值：满量程的±0.1%@15℃
|
0.01bar |
|
||||
|
|
满量程的±0.25% |
1mm |
m、cm、mm |
||||||
|
电导率/温度 |
电导率： |
0-100m |
读数±0.5%+1μS/cm |
0.01μS/cm |
μS/cm、mS/cm |
||||
|
盐度：0-180PSU |
读数±1%或0.1取大值 |
0.01PSU |
ppt、PSU |
||||||
|
电阻率 ：0-200,000Ωcm |
0.01Ωcm |
|
|||||||
|
TDS：0-130ppt |
0.01ppt |
ppt、ppm |
|||||||
|
密度：- |
- |
g/L、Kg/L |
|||||||
|
pH/ORP |
pH：0-14 |
0-50m |
±0.1 |
0.01 |
- |
||||
|
ORP：-2000-+2000mV |
±5mV(标准溶液) |
0.01mV |
mV |
||||||
|
溶解氧/温度 |
RDO：0-20mg/L、20-50mg/L |
0-50m |
|
0.01mg/L |
mg/L |
||||
|
溶氧饱和度：0-500% |
|
0.01% |
% |
||||||
|
浊度 |
浊度：0-4000NTU |
0-100m |
|
0.01NTU |
NTU、FNU、ppt |
||||
|
TSS：0-1500mg/L |
读数±5% |
0.01mg/L |
mg/L、ppt |
||||||
|
COD |
0.1-200mg/L |
0-100m |
±2%或0.5mg/L取大值（equiv.KHP） |
0.1mg/L（equiv.KHP |
mg/L |
||||
|
图片 |
|
||||||||
|

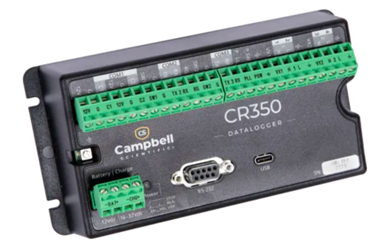

CR350数据采集器 |
||
|
模拟输入 |
支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 |
|
|
脉冲计数 |
8 个(P_SW, P_LL, C1, C2, 和SE1 至 SE4) |
|
|
电压激励终端 |
2个(VX1, VX2) |
|
|
开关12V |
2个(SW1, SW2) |
|
|
数字I/O |
7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。 |
|
|
通讯端口 |
USB Type C 2.0 、RS232 、RS485 |
|
|
输入限制 |
-100 to +2500 mV |
|
|
模拟电压精确度 |
注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量) |
|
|
ADC |
24位 |
|
|
供电 |
16~32V（充电输入，最大充电电流1.1A）直接供电12V |
|
|
实时时钟精度 |
每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs |
|
|
内置协议 |
Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) |
|
|
通讯协议 |
PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 |
|
|
最大扫描频率 |
10Hz |
|
|
CPU驱动/程序内存 |
50MB |
|
|
内部存储 |
50M内存 |
|
|
平均功耗 |
0.5mA(12Vdc) |
|
|
操作温度 |
-40° 到+70°C（标准）； |
|
|
内部锂电池 |
2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 |
|
|
尺寸 |
16.3 x 8.4 x 5.6 cm |
|
|
重量 |
306g |
|
