一、系统介绍

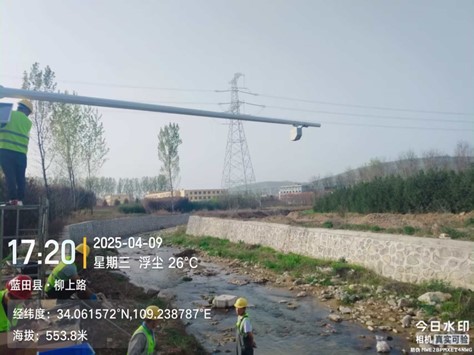

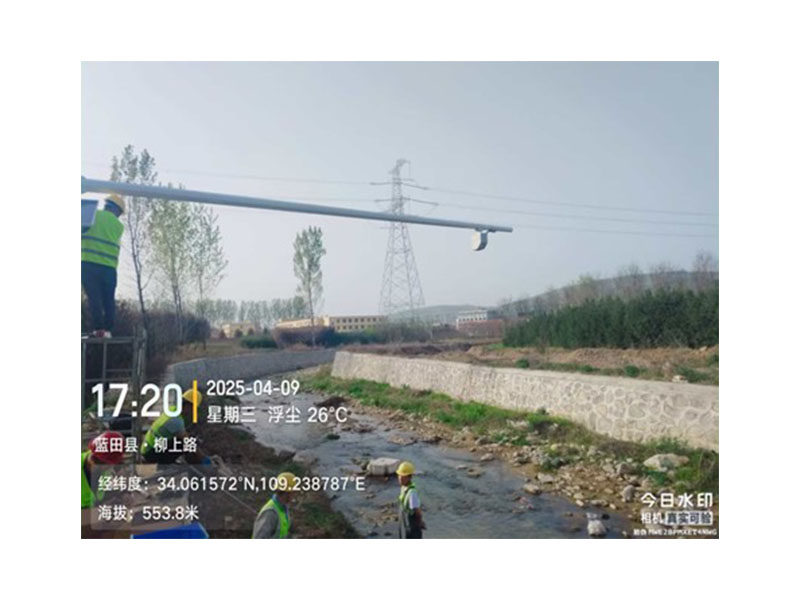

雷达流量计实现了非接触式流量测量，不受泥沙、漂浮物的影响，适用于一般河道、渠道流量测量，尤其适用于高洪、 急流、 高含沙量、高污染的流速测量。本产品自动化程度高、安装维护方便， 可安装于岸边、 桥梁固定支架上定点测量或铅鱼、 吊箱等运动物体上动态测量。该流量计可配合计算机、 数据无线传输等设备组成流量自动测量系统，可实现流量远程在线监测。
二、特点
三、技术规格
|
雷达波流速仪主要技术参数 |
|
|
|
测流原理 |
测流原理 雷达测速+雷达测距 |
|
|
流速测量范围 |
0.15-30m/s |
|
|
流速测量精度 |
±0.01 m/s |
|
|
流速分辨率 |
1 mm/s |
|
|
自动垂直角度补偿精度 |
±1° |
|
|
自动垂直角度补偿分辨率 |
0.1° |
|
|
采样频率 |
不少于20次/S |
|
|
报警接口 |
2路报警接口输出 |
|
|
设置方式 |
具有可视化独立配置软件、支持Modbus指令远程修改参数 |
|
|
水位测量范围 |
50m |
|
|
水位测量精度 |
±2mm |
|
|
水位分辨率 |
1 mm |
|
|
工作电流 |
Typ.180mA at 12V DC |
|
|
水位雷达发射频率 |
26-120GHz |
|
|
雷达型号 |
FMCW |
|
|
雷达波束覆盖范围 |
50m |
|
|
雷达扩散波束角 |
12～24°可调 |
|
|
水位雷达波扩散角度 |
3° |
|
|
工作温度 |
-40-80℃ |
|
|
通讯接口 |
RS-232/485 |
|
|
防护等级 |
IP68 |
|
|
通讯协议 |
Modbus RTU |
|
|
外观尺寸 |
235*210*135 |
|
|
重量 |
3.5KG |
|
|
CR350数据采集器 |
||
|
模拟输入 |
支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 |
|
|
脉冲计数 |
8 个(P_SW, P_LL, C1, C2, 和SE1 至 SE4) |
|
|
电压激励终端 |
2个(VX1, VX2) |
|
|
开关12V |
2个(SW1, SW2) |
|
|
数字I/O |
7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。 |
|
|
通讯端口 |
USB Type C 2.0 、RS232 、RS485 |
|
|
输入限制 |
-100 to +2500 mV |
|
|
模拟电压精确度 |
注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量) |
|
|
ADC |
24位 |
|
|
供电 |
16~32V（充电输入，最大充电电流1.1A）直接供电12V |
|
|
实时时钟精度 |
每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs |
|
|
内置协议 |
Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) |
|
|
通讯协议 |
PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 |
|
|
最大扫描频率 |
10Hz |
|
|
CPU驱动/程序内存 |
50MB |
|
|
内部存储 |
50M内存 |
|
|
平均功耗 |
0.5mA(12Vdc) |
|
|
操作温度 |
-40° 到+70°C（标准）； |
|
|
内部锂电池 |
2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 |
|
|
尺寸 |
16.3 x 8.4 x 5.6 cm |
|
|
重量 |
306g |
|
