一、系统介绍
QX-07G自动气象站自动气象站用于对风向、风速、雨量、气温、相对湿度、太阳辐射、等气象要素进行测量，可扩展土壤温度、土壤水分等气象要素进行全天候自动监测。配合软件可以实现网络远程数据传输和网络实时气象状况监测，实现足不出户达到远程操控气象站。

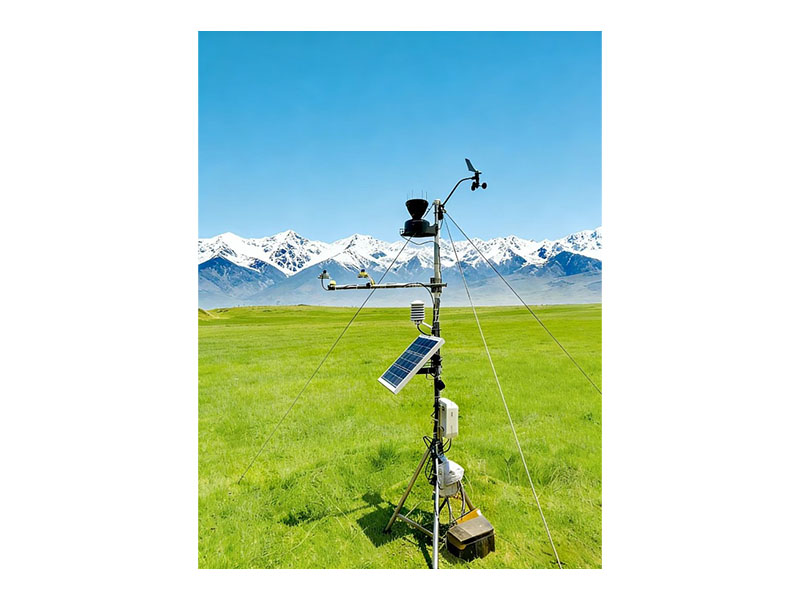

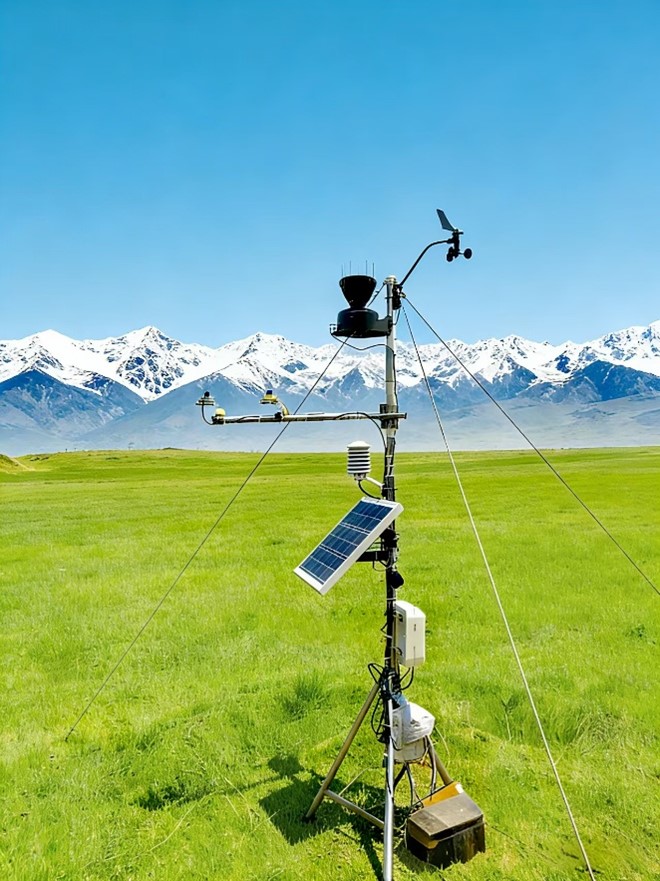

小型自动气象站由气象传感器、数据采集器、电源系统、野外防护箱和安装支架等部分构成。风速风向等传感器为气象专用传感器，具有高精度高可靠性的特点。数据采集器具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能。广泛应用于气象、环保、农林、水文、军事、仓储、科学研究等领域。
二、应用领域
大中专院校、科研机构用于气象、环境监测、交通运输、军事、农林、水文、极地考察等诸多领域。
三、数据采集器技术参数
|
空气温度湿度传感器 |
图片 |
|
|
温度测量范围 |
-50℃~100℃ |
|
|
温度精度 |
±0.1℃ |
|
|
相对湿度测量范围 |
0~100% |
|
|
相对湿度精度 |
0.8% |
|
|

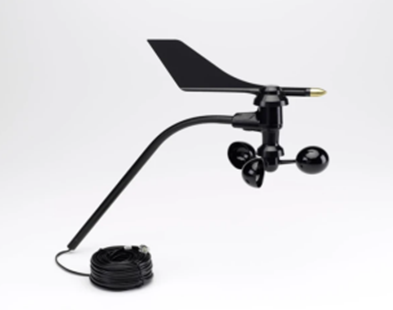

风速风向传感器 |
图片 |
|
|
风速传感器类型 |
风杯和磁性开关 |
|
|
风向传感器类型 |
风向标和电位器 |
|
|
缆线长度 |
40′ (12 米) |
|
|
线缆类型 |
4芯，26 AWG |
|
|
连接器 |
模块化RJ-11 |
|
|
推荐最大电缆长度 |
240' (73 m) |
|
|
风向标和控制头材料 |
抗紫外线ABS |
|
|
风杯材料 |
聚碳酸酯 |
|
|
风速计臂材料 |
黑色阳极化铝 |
|
|
外形尺寸（长x宽x高） |
15.0" x 1.5" x 18.0" (381 mm x 38 mm x 457 mm) |
|
|
重量 |
2 lbs. 15 oz. (1.332 kg) |
|
|
范围 |
||
|
风速范围 |
1到200英里，1到173海里，1到322公里/小时 |
|
|
风向范围 |
0°到360 °或16方位点 |
|
|
风程范围 |
0到1999.9英里（1999.9公里） |
|
|
精度 |
||
|
风速精度 |
±2 mph (2 kts, 3 km/h, 1 m/s) 或±5％，以较高者为准 |
|
|
风向精度 |
±7° |
|
|
风程 |
±5% |
|
|
分辨率和单位 |
||
|
风速精度 |
1 mph (1 knot, 0.1 m/s, 1 km/hr) |
|
|
风向精度 |
1° (0° to 355°), 22.5°之间方位点 |
|
|
风程 |
0.1 米 (0.1公里) |
|
|
总辐射传感器 |
图片 |
|
|
电源 |
2.5-24 V DC ，额定电流300 μA |
|
|
输出电压（灵敏度） |
2.0mV / W m-2 |
|
|
校准系数 |
0.5W m-2 per mV |
|
|
绝对测量精度 |
± 5 % |
|
|
测量重复性 |
小于1 % |
|
|
漂移 |
小于 2 % 每年 |
|
|
非线性度 |
< 1 % up to 1750 W m-2 |
|
|
响应时间 |
|
|
|
视场 |
180 ° |
|
|
光谱范围 |
360nm -- 1120 nm |
|
|
方向余弦响应 |
± 5 %（75度天顶角） |
|
|
温度影响 |
-0.04 ± 0.04 % / ℃ |
|
|
工作环境 |
-40 to 70℃，0--100%相对湿度，可以在水下30米深度工作 |
|
|
尺寸 |
直径：2.4 cm; 高度：2.8 cm |
|
|
线缆 |
5米线缆 |
|
|
重量 |
90 g (含5m线缆) |
|
|
雨量桶 |
图片 |
|
|
传感器类型 |
带干簧管的翻斗 |
|
|
输出 |
开关信号 |
|
|
雨量筒体 |
特有的飞行锥设计，减少横风对降雨量的影响。 |
|
|
分辨率 |
0.2毫米 |
|
|
电缆长度 |
12米 |
|
|
电缆类型 |
4芯，26AWG |
|
|
连接 |
标准为RJ-11水晶头，可为裸线 |
|
|
最大电缆长度 |
270米 |
|
|
材质 |
抗紫外辐射ABS塑料 |
|
|
外形尺寸 |
235mm*260mm*280mm |
|
|
防鸟刺 |
9厘米不锈钢防鸟刺 |
|
|
精确度 |
±4％， 每小时降雨量0.2毫米到50.0毫米 |
|
|
收集面积 |
214cm2 |
|
|
重量 |
1公斤 |
|
