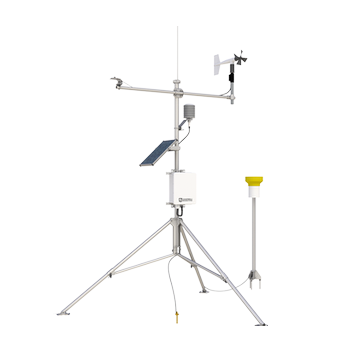

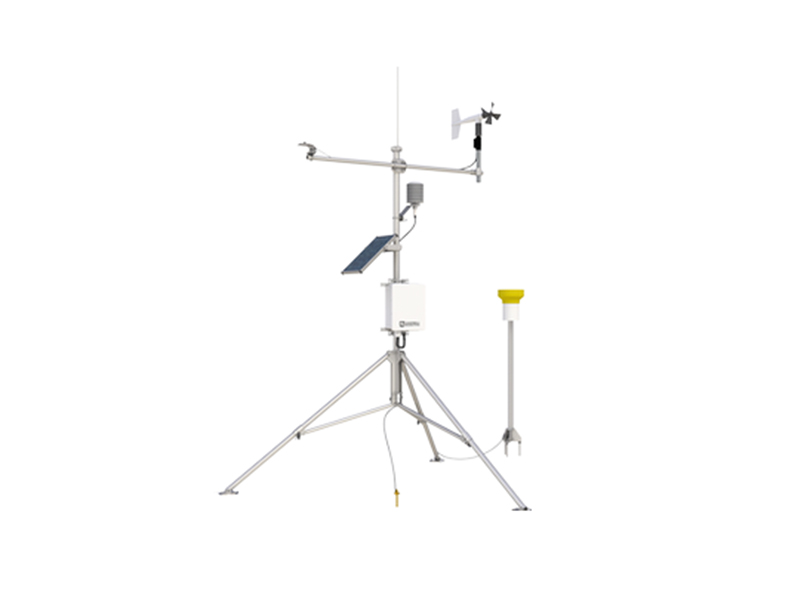

QX-12GH 多要素气象环境监测系统

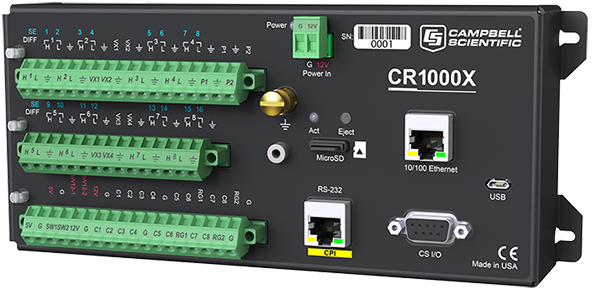

CR1000Xe数据采集器


最大采样频率

1000Hz

模拟通道

8个差分通道（16个单端通道）

脉冲通道

2个

控制输出

8个

激发通道

4个电压通道

其他端口

4个SDI-12或4个RS232（与8个控制输出接口共用）

数据通信端口

CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI, and others

信号输入范围

±5000Mv

A/D转换精度

24位模拟/数字转换

测量分辨率

0.02 µV

测量精度

±（读数*0.04%+偏移量），0~40℃

数据存储

4M

供电电压

10~16VDC

功耗

＜1Ma @12Vdc（休眠状态时）；

1Ma @12Vdc（1Hz采样频率）；

55Ma @12Vdc（20Hz采样频率）；

尺寸

23.8×10.1×6.2cm

工作温度

-40~70℃；-55~85℃（扩展）

质量

0.86 kg

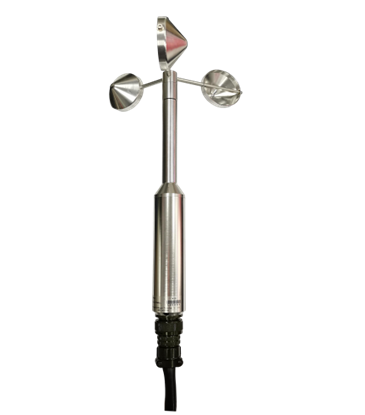

风速传感器

最大工作范围：

0～60m/s技术参数：

量程：

0～60米/秒

启动风速：

0.27米/秒

校准范围：

0～60米/秒

精度：

±1 %

温度范围：

-40℃～+85℃

电源：

12VDC

功率：

10mA @ 12VDC

输出信号：

10V方波

输出电阻：

最大100Ω

标准电缆长度：

最长100米

重量：

0.3kg

外壳：

航空铝合金

风向传感器

传感器类型：

连续旋转电位风向标

方位角：

电子范围 0～360°，机械范围 0～360°

启动风速：

0.6mph

线性特性：

±1/2%，全量程

分辨率：

0.088°

精准性：

±2°

温度范围：

- 50℃～＋65℃

输入电压：

12VDC，10mA，

输出电压：

0～2.5V，对应0～360°

重量：

1.1磅

信号类型：

模拟直流电压

外壳：

航空铝合金

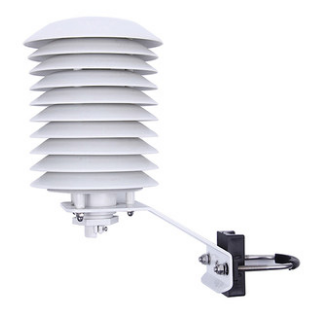

HC2A-S3气温和相对湿度传感器

工作范围

-50…100 °C / 0…100 %RH

精度

±0.8 %RH / ±0.1 °C , 在10…30 °C

校准点 23 °C 和 10, 35, 80 %RH

电源功率

3.3…5 VDC, Calibration @ 3.3 VDC /~4.5 Ma

探头保护

聚碳酸酯塑料套，黑色

外壳材质

聚碳酸酯

尺寸

Ø15 x 108 mm

SB-110气压传感器


测量范围

约 15 至 115 千帕

最大耐压值

400 千帕（超过此限值可能导致传感器永久损坏）

灵敏度

每千帕 45.0 毫伏；每 0.01 千帕 0.45 毫伏（约数）

校准系数

0.0224 千帕 / 毫伏（通用斜率，灵敏度的倒数）；通用截距为 9.63 千帕

测量不确定度

±1.5%（基于通用校准系数）

测量重复性

小于 0.1%

非线性度

小于 1%

预热时间

20 毫秒

响应时间

1 毫秒

温度响应

每摄氏度 0.01%

工作环境

-40 至 100 摄氏度；0 至 100% 相对湿度（非冷凝）

输入电压要求

4.75 至 5.25 伏直流

输出电压要求

0.2 至 4.7 伏直流

电流消耗

典型值 6 毫安直流；最大值 10 毫安直流

尺寸

187 毫米 ×17 毫米 ×9 毫米（长 × 宽 × 高）

重量

5 克

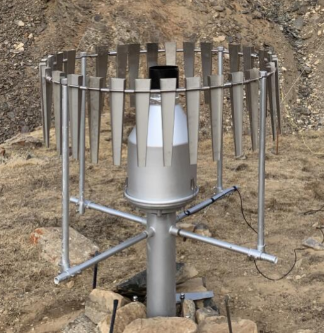

T200B称重式雨雪量计


容量(含防冻剂)

600mmmm

口径

200cm²

灵敏度

 0.05 mm

精确度

均为0.1%FS

可重复性

0.1 mm

温度范围

-40℃～60℃

温度浮动

0.001% FS/℃

材质

铝合金

配件

防风屏蔽罩，入口加热单元(需要可用电源)

SQ-110光量子传感器


电源

无需外部供电

灵敏度

0.2 mV / µmol m^-2 s^-1

校准系数

5.0 µmol m^-2 s^-1 per mV (灵敏度的倒数)

校准误差

± 5%

测量重复性

小于1%

校准方式

太阳光校准

漂移

小于2% 每年

非线性度

小于1%( up to 4000 µmol m^-2 s^-1 )

响应时间

小于1ms

视场

180°

光谱范围

410 nm --655 nm

方向余弦响应

± 5 %（75度天顶角）

温度影响

0.06 ± 0.06 % / ℃

工作环境

-40 to 70℃，0--100%相对湿度，可以在水下30米深度工作

尺寸

直径：2.4cm，高度：2.8cm

线缆

5米线缆

重量

90g(含5m线缆)

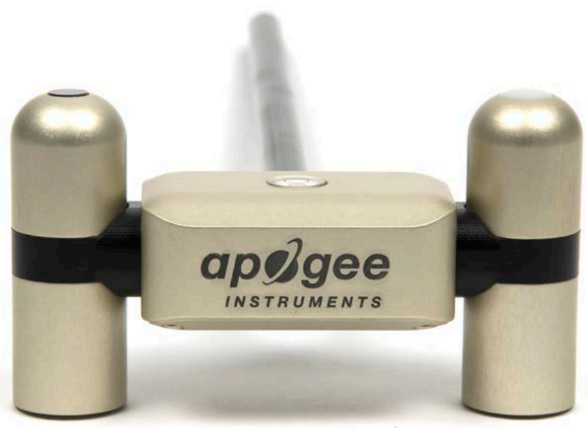

SN-500四分量净辐射传感器

输入电压范围

5 - 16 V DC，加热器最优运行电压为12V DC

电流（12 V DC）

加热器工作，测量状态 65mA

加热器工作，非测量状态1.5mA

加热器关闭，非测量状态 0.6mA

输出信号

SDI-12信号输出

响应时间

1s

工作环境

-50 - 80 ℃; 0 - 100 % 相对湿度

尺寸

长度：116mm ,宽度：45 mm，高度：45 mm

线缆长度

5米

重量

320g

入射短波净辐射传感器

灵敏度

0.057 mV每w m^-2

校准不确定度

5%

输出范围

0-114mV

测量范围

0 -- 2000 W m^-2(短波净辐射)

测量重复性

小于1%

长期漂移

小于2%每年

非线性

小于1%

探测器响应时间

0.5s

视野

180^o

光谱范围

385 - 2105 nm

地面反射短波净辐射传感器

灵敏度

0.15 mV 每 W m^-2

校准不确定度

5%

输出范围

0-114mV

测量范围

0 - 2000 W m^-2(短波净辐射)

测量重复性

小于1%

长期漂移

小于2%每年

非线性

小于1%

探测器响应时间

0.5s

视野

180^o

光谱范围

295 - 2685 nm

入射/反射长波净辐射传感器

灵敏度

0.12 mV - W m^-2

校准不确定度

± 5 %

测量范围

-200 - 200 W m^-2

测量重复性

小于 1 %

长期漂移（非稳定）

每年的灵敏度变化不到2%

非线性

小于1 %

探测器响应时间

小于0.5s

视野

150°

光谱范围

5 - 30 µm

温度响应

小于5% （-15 - 45 ℃）

不确定性每日总计

± 5 %

温度感应器

30 kΩ 热敏电阻,  在25℃±1℃的容差

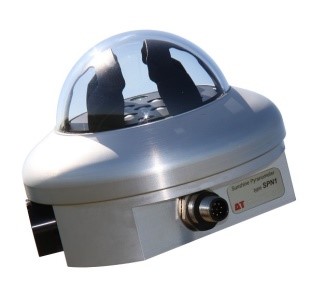

SPN1日照辐射计


WMO 级别

符合WMO 优质辐射计标准

总体精度：总辐射及散射

±5%（日积分）

±5% ±10W/m²（每小时平均值）

±8% ±10W/m²（个别读数）

精度的可信度95% ，即在正常的气候条件下，单个读数在所设定的限制内的概率是95%

分辨率

0.6 W/m² = 0.6mV

测量范围

0 ~>2000 W/m²

模拟输出的对应关系

1mV = 1 W/m²

模拟输出范围

0~2500 mV

日照状态极限

120 W/m²导向光束

精度状态精度

±10%

余弦修正精度

0-90°顶角入射光的±2%

方位角精度

±5%（360°旋转）

温度漂移系数

±0.02% / ℃

工作温度范围

 -40~+70℃

校正/稳定性

工厂校准，建议每2年校准一次

响应时间

<200ms

光谱响应

400~2700nm

光谱灵敏度变化

10%（典型）

非线性

<1%

倾斜响应

可忽略

零点漂移

在室温下，每变化5℃/小时，<3 W/m²； 夜晚读数<3 W/m²。

工作纬度范围

-90°~+90°

密封等级

IP67等级

日照状态输出

无日照=开路

有日照=短路到接地

供电

2mA（不包含加热器电源）

5V~15V DC

加热器供电

12V-15V DC，最大1.5A

加热器控制

外部温度低于0℃，持续变化至20W 输出

最低的无霜无冰温度（使用加热器时）

-20℃在风速0 m/s 时

-10℃在风速2 m/s 时

可选安装底座

3×M5 底座分接孔；108mm PCD，120°间距

尺寸/重量

140mm直径× 100 mm高度/940克

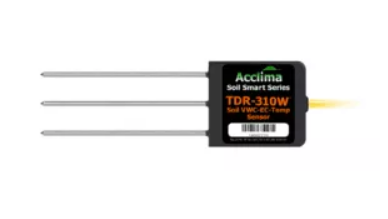

TDR310W土壤水分温度电导率传感器


水分测量范围

0～100％ VWC

水分分辨率

0.1％ VWC

水分重复性

0.07%

水分准确度

±1％ (粗中介质)

±2.5％ (细纹理介质)

温度测量范围

-40～+60℃

温度分辨率

0.1℃

温度重复性（RMS偏差）

0.1%

温度准确度

±0.25℃

介电常数测量范围：

1～80

介电常数分辨率：

0.1

介电常数重复性（RMS偏差）：

0.07

介电常数准确度：

±1％(粗中介质)，±2％(细纹理介质)

孔隙水电导率测量范围

0~55000μS/cm

孔隙水电导率分辨率

1 μS/cm

孔隙水电导率重复性（RMS偏差）

3 μS/cm

孔隙水电导率准确度

±25 μS/cm@0~1000μS/cm，±2.5%@1000~2000μS/cm，± 5%@2000~5000μS/cm

响应时间：

0.25秒

供电：

3.5～15V DC

工作电流：

典型：36mA@12V D; 空闲< 10 μA

信号输出：

SDI-12

探针长度：

10cm

探针直径：

0.35cm

尺寸：

16 cm x 5.3 cm x 2 cm

HFP01-L 土壤热通量板


测量范围

±2000W/m2

额定灵敏度

50μV/ Wm-2

温度范围

-30~+70℃

传感器热阻抗

< 6.25 10 -3 Km2/W

校准标准

NPL, ISO 8302 / ASTM C177

典型精度

+5/-15%（土壤中），±5%（墙体中）

尺寸

直径80毫米×厚5毫米

重量

200克
