一、系统介绍

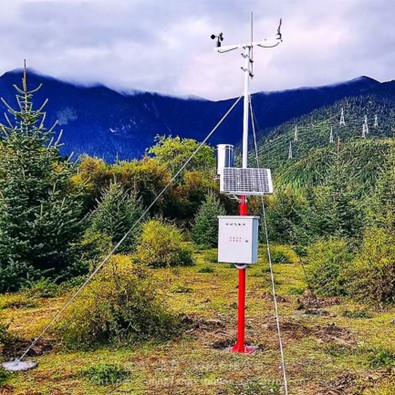

SL-TH10森林碳汇气象站是一种集气象数据采集、存储、传输和管理于一体的无人值守的气象采集系统。它在工农业生产、旅游、城市环境监测和其它专业领域都有广泛的用途。自动气象站系统具体由气象传感器、气象数据采集仪、通讯系统、供电系统、整体支架组成。可同时监测大气温度、大气湿度、二氧化碳、甲烷、氧气浓度、土壤温度、土壤湿度、雨量、风速、风向、气压、辐射、照度等诸多气象要素；风速风向传感等传感器为气象专用传感器，具有高精度高可靠性的特点。气象数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能。
系统内置大容量FLASH存储芯片；多种通讯接口可以很方便的与计算机建立有线通讯连接，若选配GPRS无线通讯模块还可实现气象设备与计算机监控中心的远程无线连接。
二、产品功能
三、产品优点
❶可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守
❷完善的防雷击、抗干扰等保护措施
❸硬件和软件均采用模块组合式开放性设计，可灵活组合使用
❹通讯方式可根据传输距离来按需要选配，为方案提供最高的性价比
❺监测要素可按实际需求选配，模块化设计极大的方便了后期设备的调试和升级
四、设计原理
系统提供灵活的设置，可兼容国内外各种传感设备，进行数据采集与处理，在保证功能的前提下，可以最大限度降低系统成本。
系统使用人员范围广，使用人员的计算机水平层次不一，很多地方缺少计算机专业人员，该系统做到操作简便，维护简单，易学易懂。
硬件设计时具备操作与安全保护机制，最大限度减小用户误操作导致的错误或损失。采用可靠稳定的数据传输系统，采集中心以查询方式主动调取采集器数据，具备心跳机制，断线重连机制等，保证各项性能可以长时间稳定运行。
系统的用户根据业务的需要，具有不同的安全级别及操作权限，系统能充分发挥操作系统、数据库、应用软件三层安全保证措施，以保证数据的安全性。
采用封装技巧，建立稳定的底层工具，核心技术文档随系统发布等手段，使具有基本技术水平的系统维护人员可以在一定程度上对系统进行较复杂的维护及一般性扩充。
采用无污染优化的电源管理设备，可控的系统功耗。高效节能，以较小的太阳能电源系统即可实现应有功能。
五、气象站简介
根据客户需求及项目需要，整体配置如下
|
名称 |
参数 |
|
大气温度传感器 |
量程-50～100℃,分辨率0.1℃,精度±0.5℃ |
|
大气湿度传感器 |
量程0～100%RH,分辨率0.1%RH,精度±5%RH |
|
大气压力传感器 |
量程500～1100hpa,分辨率0.1hpa,精度±1hpa |
|
二氧化碳传感器 |
量程0-5000ppm，精度±(40ppm+ 3%F·S) (25℃)，分辨率1ppm，响应时间≤2S。 |
|
甲烷传感器 |
量程0~100%LEL，分辨率1%LEL，精度±5%FS，预热时间≥5分钟。 |
|
氧气浓度传感器 |
量程0~25%Vol，分辨率0.1%Vol，精度±3%FS，预热时间≥5分钟。 |
|
风速传感器 |
量程 0～70m/s（启动风速≤0.5m/s）,分辨率0.1m/s, 精度±(0.3+0.03V)m/s |
|
风向传感器 |
量程 0～360°（启动风速≤0.5m/s）,分辨率1°,精度±3° |
|
雨量计 |
分辨率：0.2mm，精度：0.2mm |
|
光合有效辐射 |
量程0～2000W/㎡,分辨率1W/㎡ |
|
PM2.5/10传感器 |
PM2.5量程0～1000ug/m³,分辨率1 ug/m³,精度±15% PM10量程0～2000ug/m³,分辨率1 ug/m³,精度±15% |
|
土壤PH |
量程3—9 PH，分辨率0.1，精度±0.3PH，工作温度-20℃~60℃，响应时间≤10S。 |
|
土壤温湿度/电导率 |
温度量程 -40~80℃，分辨率 分辨率0.1℃，精度 ±0.5℃（25℃）；湿度量程 0-100%，分辨率 0.1%，精度 0-50%内±2%，50-100%内±3%（棕壤，60%,25℃）。 |
|
数据采仪集 |
多通道数据采集，液晶屏幕显示，带232和485接口，LCD背光，进行数据采集、存储、及显示；供电方式：220V交流/12V直流并存 |
|
金属防护箱 |
野外防护箱，防湿防潮，内置隔板，外置锁具，内装采集仪，蓄电池，太阳能控制器等 |
|
气象站支架 |
金属喷漆两节式支架结构，钢质材料设计，牢靠稳固，外观美观，承载防护箱、传感器、太阳能等，功能齐全，安装方便，抗腐蚀处理，抗风能力强，安装高度符合国家标准要求，可完全适用于野外无人值守观测站点 |
|
防雷装置 |
避雷针1根，避雷线及附件、避雷角钢、浪涌保护器1套 |
|
太阳能供电系统 |
太阳能电池板 100W 1块；太阳能板支撑架 1套；蓄电池65A.H 1个 |
|
GPRS通讯 |
4G通讯，TCP连接 |
|
单机版气象站软件 |
可导入导出数据，绘制波形图、报表、数据上传、参数远程配置等功能 |
