一、用途

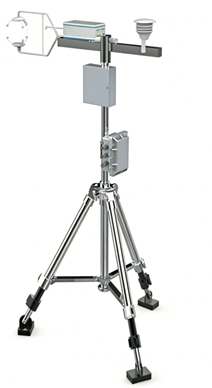

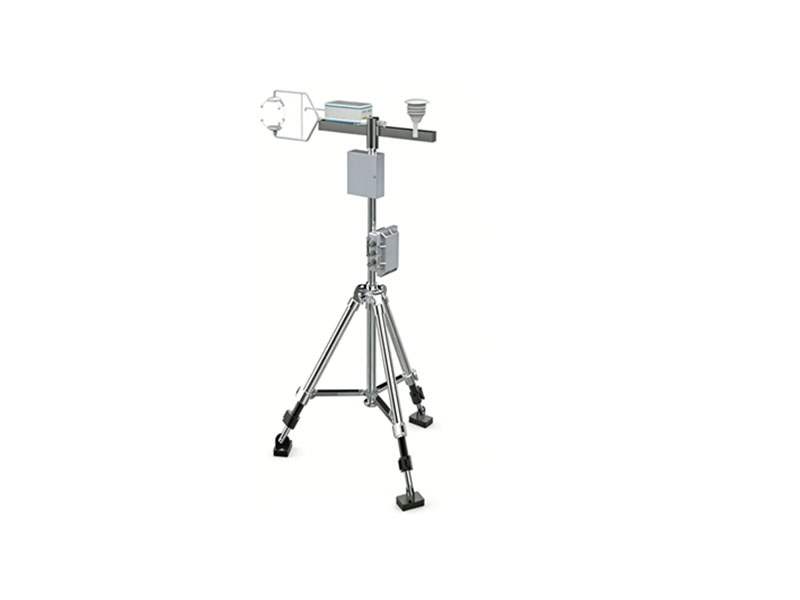

BL-WD300闭路涡动相关通量观测系统由闭路涡动协方差传感器以及数据采集与远程传输单元组成；闭路涡动协方差传感器由三维超声风速仪,闭路CO2/H2O气体分析仪组成，该系统常用于能量平衡研究。
闭路涡动协方差系统中每个超声发射器对应三个超声接收器，可在多组数据中选取测量位置的数据组进行水平风速计算；垂直风速分量直接测量；可在任一采样频率条件下，输出三维坐标轴风速，风向数据、温度数据（超声虚温）以及x轴,y轴.z轴风速数据的原始值或平均值。闭路CO2/H2O气体分析仪用于测量CO2/H2O气体浓度值，结合三维风等指标进行协方差运算。
二、系统原理
采用涡动协方差原理，是一种微气象学的测量方法，利用快速响应的传感器来测量大气—下垫面间的物质交换和能量交换。是一种直接测算通量的标准方法,是测定生态系统物质、能量交换通量的关键技术。
|
参数项 |
具体内容 |
|
产品型号 |
BL-WD300 |
|
可选被测组分 |
CH₄、CO₂、H₂O |
|
检测原理 |
QCLAS/TDLAS |
|
检测范围 |
CH₄: 0~25ppm；CO₂: 0~2000ppm；H₂O: 0~5%VOL |
|
检测精度 |
CH₄: 5ppb；CO₂: 0.13ppm；H₂O: 3.25ppm（@10Hz） |
|
测量频率 |
1~20Hz（默认 10Hz） |
|
标定 |
出厂已标定，外部也可自行标定 |
|
响应频率 |
10Hz |
|
三维风速仪 |
防护等级 IP66; |
|
数据采集器 |
环境数据采集仪以实时显示采集环境数据。内核：ARM架构；具有看门狗，自动复位功能，保证系统稳定运行；具有扩展U盘存储，实现数据存储； |
|
气象传感器 |
风速传感器：使用2D超声风传感器 |
