一、工作原理

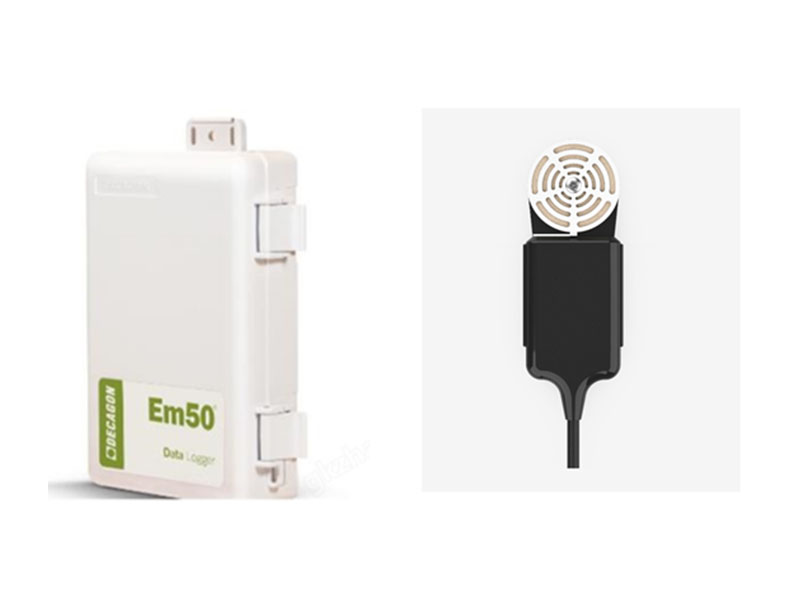

TEROS21土壤水势传感器由一个湿度传感器和一块已知水分释放曲线的多孔材料陶瓷片组成，当多孔材料与周围土壤达到水分平衡后，湿度传感器测量多孔材料的水分含量，并根据水分释放曲线将水分含量换算成水势。EM50是一款5通道数据记录仪，干电池供电，将TEROS21土壤水势传感器插入5个通道的任一接口就可以直接使用，操作十分简便。电池型EM50的耗电量非常小，每分钟读取1个数据，电池可连续使用1年。
二、TEROS21土壤水势温度传感器技术参数：
|
|
土壤水势 |
土壤温度 |
|
准确度 |
±(10% + 2 kPa)@ 90hPa ~ 1000hPa,1000hPa以上数据未标定，详细见手册 |
± 1°C |
|
分辨率 |
1hPa |
0.1°C |
|
范围 |
90hPa ~-20000hPa |
-40° to 60°C* |
|
传感器类型 |
频域，带校准的陶质板 |
热敏电阻 |
|
测量速度 |
150 ms |
|
|
平衡时间 |
10 min. 至 1 hr. 与土壤水势有关 |
|
|
输出 |
RS232 (TTL) with 3.6 volt levels或 SDI-12通讯协议 |
|
|
工作环境 |
-40° ~ 60°C* （水势测量在0° C以下可能不准。） |
|
|
供电 |
3.6 - 15 V DC, 静态电流0.03 mA, 150ms测量状态期间最大可达10 mA |
|
|
电缆长度 |
5m，可定制其它长度 |
|
|
接口类型 |
3.5mm 耳机接口或镀锡裸线接口(3线头) |
|
|
尺寸 |
9.6 cm (L) × 3.5 cm (W) × 1.5 cm (D) |
|
|
图片 |
|
|
EM50数据采集器技术规格：
|
型号 |
普通型EM50 |
图片 |
|
测量速度/间隔 |
1-1440min |
|
|
PC通讯 |
USB RS-232 |
|
|
运行环境 |
-40~6℃ 0-100%RH |
|
|
电源 |
5节5号碱性电池，可用8-12个月 |
|
|
数据存储 |
1M,36000个读数 |
|
|
通道数量 |
5 |
