一、用途

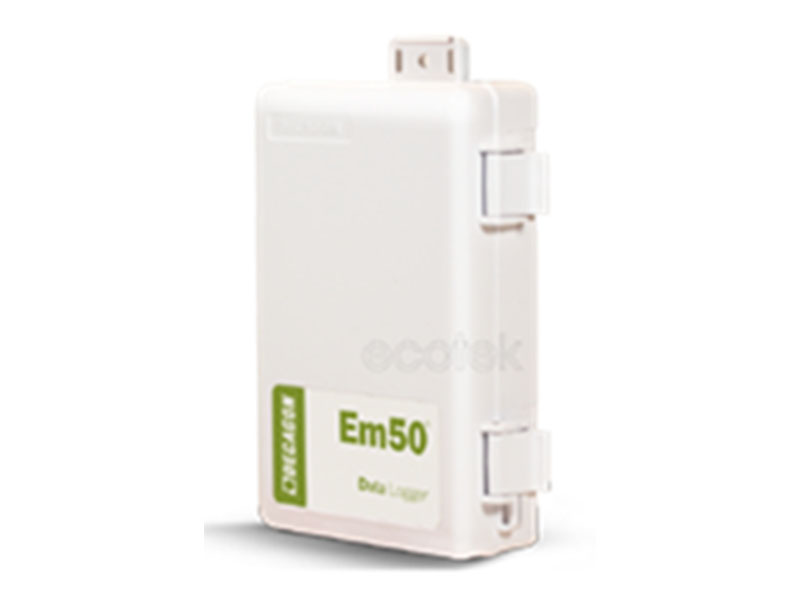

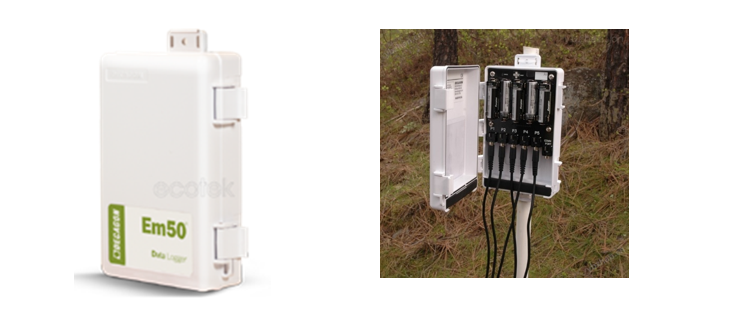

EM50是一款5通道数据记录仪（有干电池供电和太阳能板+充电电池供电两种类型），是ECH2O土壤含水量监测系统的核心部件，可与任意型号的ECH2O系统传感器连接。将传感器插入5个通道的任一接口就可以直接使用，操作十分简便。EM50通过安装在用O型圈密封防雨的防护箱内，可以达到在野外长期测量的目的。电池型EM50的耗电量非常小，每分钟读取1个数据，电池可连续使用1年。利用ECH2O Utility软件可以设置日期、时间、测量间隔和数据收集等。E50太阳能数据记录仪是集供电、读取、记录功能于一体的独立设备，可连接5个传感器并为传感器供电。使用镍氢充电电池(NiMH)及自带的太阳能板充电。打开电池的电源开关，镍氢电池自动充电。数采外壳采用NEMA4，防护等级IP55，适用于野外长期放置。根据不同的监测要求，EM50可以配置多种类型传感器，包括ECH2O土壤湿度传感器、MPS-2/MPS-6土壤水势传感器、雨量计传感器、Drain Gauge土壤入渗仪、相对湿度/温度传感器等。
二、特点
三、技术规格
|
型号 |
普通型EM50 |
|
测量速度/间隔 |
1-1440min |
|
PC通讯 |
USB RS-232 |
|
运行环境 |
-40~6℃ 0-100%RH |
|
电源 |
5节5号碱性电池，可用8-12个月 |
|
数据存储 |
1M,36000个读数 |
|
通道数量 |
5 |
|
EC-50土壤水分传感器 技术参数 |
图片 |
|
|
测量参数 |
基质水分（体积含水率） |
|
|
供电电压 （激励电压） |
2.5-15V DC直流，最大电流15mA |
|
|
输出信号 |
模拟量电压输出，输出阻抗<1Kohm ■ 当激励电压 <= 5500mV的输出电压范围：激励电压的10%–50% (如，当激励电压为2500mV时，输出范围250-1250 mV) ■ 当激励电压> 5500mV的输出电压范围：5500mV的10%–50% |
|
|
水分测量范围与精度 |
范围：0-100% 分辨率：矿物质土中0.001 m³/m³ VWC, 生长基质中0.25% 精度：±0.03 m3/m3（在EC <8 dS/m的矿物制土壤中） 精度 (校准后)：±0.02 m3/m3（在EC <8 dS/m的多孔隙基质中） |
|
|
测量时间 |
<10 ms |
|
|
数据采集器兼容性 |
METER ZL6, EM60, 以及Em50 、CR数据采集器等数据采集器，或任何支持2.5-15.0 VDC 激励电压，并具有单端电压信号输入（分辨率12位或更高）的采集器中 |
|
|
防护等级 |
IP68 |
|
|
工作温度 |
-40~85°C |
|
|
传感器封装 |
环氧树脂 |
|
|
安装方式 |
表面插入或埋入安装 |
|
|
线缆长度 |
5米，或定制 |
|
|
外形尺寸 |
20*12*93mm |
|
