一、系统介绍

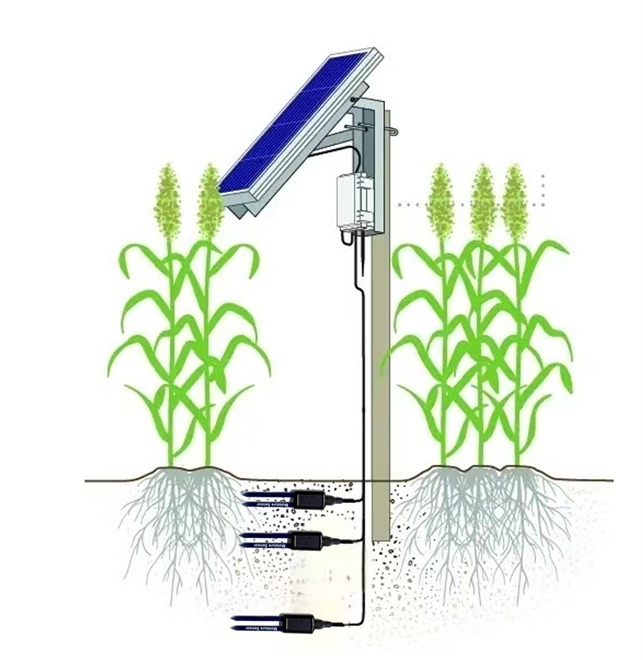

EC-50土壤墒情监测系统用于对土壤的水分进行长期监测，监测的数据将源源不断的上传到云平台，并且可以通过浏览器访问采集的数据，实现足不出户就能对设备进行监控。

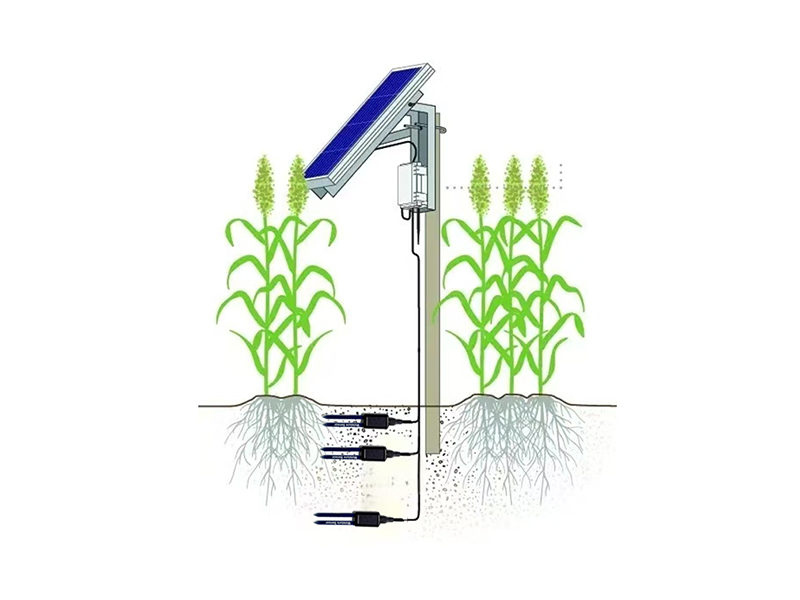

土壤水分温度电导率测量系统由传感器、数据采集器、电源系统、安装支架等部分组成。土壤传感器具有高精度高可靠性的特点。数据采集器具有数据采集、数据定时存储、参数设定、友好的人机界面和标准通信功能。广泛应用于气象、环保、农林、水文、军事、仓储、科学研究等领域。
二、技术参数
|
数据采集器参数 |
|
|
操作温度 |
-40° 到+70°C |
|
脉冲计数 |
1个 |
|
开关12V |
5个 |
|
数字I/O |
4个SDI-12，1组RS485（可定制为2 路SDI-12，2 路RS485/RS232 接口） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，SDI-12和其他 |
|
内部存储 |
32M数据存储 |
|
内部锂电池 |
6Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.09mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
148mmX94mmX60mm |
|
土壤水分传感器 |
图片 |
|
|
测量参数 |
基质水分（体积含水率） |
|
|
供电电压 （激励电压） |
2.5-15V DC直流，最大电流15mA |
|
|
输出信号 |
模拟量电压输出，输出阻抗<1Kohm ■ 当激励电压 <= 5500mV的输出电压范围：激励电压的10%–50% (如，当激励电压为2500mV时，输出范围250-1250 mV) ■ 当激励电压> 5500mV的输出电压范围：5500mV的10%–50% |
|
|
水分测量范围与精度 |
范围：0-100% 分辨率：矿物质土中0.001 m³/m³ VWC, 生长基质中0.25% 精度：±0.03 m3/m3（在EC <8 dS/m的矿物制土壤中） 精度 (校准后)：±0.02 m3/m3（在EC <8 dS/m的多孔隙基质中） |
|
|
测量时间 |
<10 ms |
|
|
数据采集器兼容性 |
METER ZL6, EM60, 以及Em50 、DJ-6095、CR数据采集器等数据采集器，或任何支持2.5-15.0 VDC 激励电压，并具有单端电压信号输入（分辨率12位或更高）的采集器中 |
|
|
防护等级 |
IP68 |
|
|
工作温度 |
-40~85°C |
|
|
传感器封装 |
环氧树脂 |
|
|
安装方式 |
表面插入或埋入安装 |
|
|
线缆长度 |
5米，或定制 |
|
|
外形尺寸 |
20*12*93mm |
|
