一、系统介绍

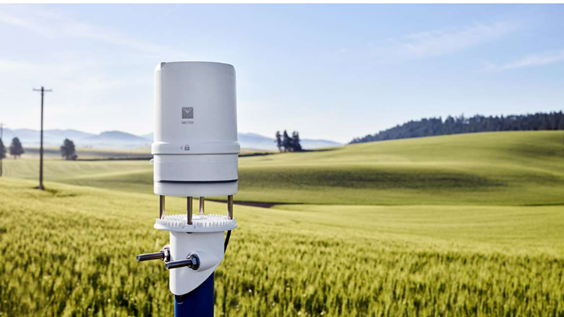

XG-QX61自动气象站用于对降水、水汽压、空气湿度、空气温度、大气压、风速、风向、闪电计数、总辐射、散射、日照时数、闪电距离等气象要素进行测量，可扩展土壤温度、土壤水分等气象要素进行全天候自动监测。配合软件可以实现网络远程数据传输和网络实时气象状况监测，实现足不出户达到远程操控气象站。自动气象站采用国产数据采集器，配套进口气象传感器，既提高了气象站精度品质，又保正了气象数据安全的要求，是科研工作者的不二选择。
XG-QX61小型自动气象站高度集成的气象传感器，安装方便，风速风向传感器采用超声波原理测量，有别于传统的风杯风标式传感器，避免了传统风杯风标式传感器被沙尘卡轴的缺陷，更适合沙漠荒漠风沙尘较大的地区安装使用。
二、特点
三、应用领域
大中专院校、科研机构用于气象、环境监测、交通运输、军事、农林、水文、极地考察等诸多领域。
四、数据采集器技术参数
|
数据采集器参数 |
|
|
操作温度 |
-40° 到+70°C |
|
模拟输入 |
支持12个单端输入，可单独配置，用于电压，电流测量 |
|
脉冲计数 |
1个 |
|
频率 |
1个 |
|
电压激励终端 |
1个 |
|
开关12V |
6个 |
|
开关3.3V |
1个 |
|
数字I/O |
8个SDI-12，2组RS485或RS232 |
|
输入限制 |
±5 V |
|
模拟电压精确度 |
标准版本为12 位分辨率，量程为5000mV，基本分辨率为1.47mV，精度为±（0.08% 读数+1 位分辨率)(-20℃-40℃) 高精度版本为16 位分辨率，量程为5000mV，基本分辨率为190uV，精度为±（0.06% 读数+2 位分辨率)(-20℃-40℃) |
|
ADC |
12位（标准版本），16位（高精度版本的8路通道为16位，4路为12位） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，DDI，SDI-12和其他 |
|
内部存储 |
32M数据存储，32M 图片存储 |
|
MicroSD卡扩展 |
最大支持32G Micro SD |
|
内部锂电池 |
20Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠：0.11mA，测量：12mA(不含传感器)，发送：100mA-800mA |
|
尺寸 |
290mm×250mm×110mm |
|
重量 |
2.25kg |
|

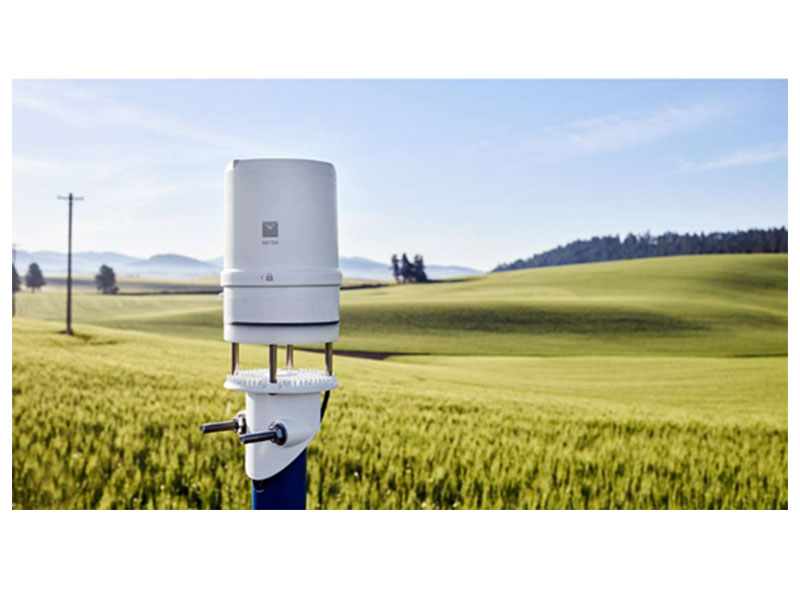

ATMOS41 多参数气象传感器 （SDI-12数字通讯） |
|
||
|
指标 |
量程 |
分辨率 |
准确度 |
|
降水 |
0 ~ 400 mm/hr |
0.017 mm |
测量值的±5%@0 ~ 50 mm/hr |
|
水汽压 |
0 ~ 47 kPa |
0.01 kPa |
典型± 0.2 kPa@ 40℃以下 |
|
空气湿度 |
0 ~ 100% |
0.1% |
典型3% |
|
空气温度 |
-50 ~ 60℃ |
0.1℃ |
±0.6℃ |
|
湿度传感器测得的温度 |
-40 ~ 50℃ |
0.1℃ |
±1.0℃ |
|
大气压 |
50 ~ 110 kPa |
0.01 kPa |
±0.1 kPa |
|
水平风速 |
0 ~ 30 m/s |
0.01 m/s |
大于0.3 m/s或测量值的3% |
|
风速极值 |
0 ~ 30 m/s |
0.01 m/s |
大于0.3 m/s或测量值的3% |
|
风向 |
0 ~ 359° |
1° |
±5° |
|
传感器倾角 |
0 ~ 180° |
0.1° |
±1° |
|
闪电计数器 |
0 ~ 65535 |
1 次 |
典型> 25% @10 km以内 |
|
闪电距离 |
0 ~ 40 km |
3 km |
|
|
SPN1日照辐射计（总辐射、散射） |
图片 |
|
|
WMO 级别 |
符合WMO 优质辐射计标准 |
|
|
总体精度：总辐射及散射 |
±5%（日积分） ±5% ±10W/m2（每小时平均值） ±8% ±10W/m2（个别读数） 精度的可信度95% ，即在正常的气候条件下，单个读数在所设定的限制内的概率是95% |
|
|
分辨率 |
0.6 W/m2 = 0.6mV |
|
|
测量范围 |
0 ~>2000 W/m2 |
|
|
模拟输出的对应关系 |
1mV = 1 W/m2 |
|
|
模拟输出范围 |
0~2500 mV |
|
|
日照状态极限 |
120 W/m2导向光束 |
|
|
精度状态精度 |
±10% |
|
|
余弦修正精度 |
0-90°顶角入射光的±2% |
|
|
方位角精度 |
±5%（360°旋转） |
|
|
温度漂移系数 |
±0.02% / ℃ |
|
|
工作温度范围 |
-40~+70℃ |
|
|
校正/稳定性 |
工厂校准，建议每2年校准一次 |
|
|
响应时间 |
<200ms |
|
|
光谱响应 |
400~2700nm |
|
|
光谱灵敏度变化 |
10%（典型） |
|
|
非线性 |
<1% |
|
|
倾斜响应 |
可忽略 |
|
|
零点漂移 |
在室温下，每变化5℃/小时，<3 W/m2； 夜晚读数<3 W/m2。 |
|
|
工作纬度范围 |
-90°~+90° |
|
|
密封等级 |
IP67等级 |
|
|
日照状态输出 |
无日照=开路 有日照=短路到接地 |
|
|
ML3土壤水分传感器 |
图片 |
|
|
含水量精度 |
±1% vol（0~50% vol和0~40℃） |
|
|
含水量范围 |
0 到 0.5 m3.m-3 |
|
|
盐度范围 |
≤3.5%（50~500 ms/m和0~40% vol） |
|
|
输出 |
0~1V差分≈标称0~60% vol |
|
|
电源 |
5 到14V, 1秒约18mA |
|
|
感应区域 |
~60 x 30mm 直径 |
|
|
大小 |
170 x 40mm直径 |
|
|
环境 |
IP68, -40到 +70℃ |
|
|

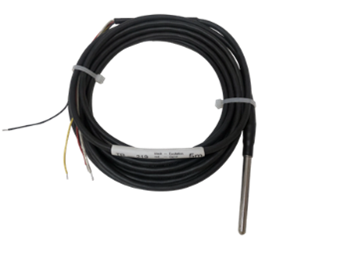

土壤温度传感器 |
|
|
|
测量范围 |
－40℃～+70℃ |
|
|
电热调节器可交换性误差 |
±0.1℃，0～+70℃时；±0.5℃ @-50℃时 |
|
|
线性误差 |
0.03℃ @-40℃ |
|
|
工作温度 |
-40～+100℃ |
|
|
空气时间常数 |
30～60s，风速为5m/s时 |
